工程概況：

　　某段公路建設時期的設計規(guī)范是85版規(guī)范，隨著經濟的發(fā)展，車輛荷載和車流量不是當時可以比擬的，有些樁基在長期的運營中出現問題。用PST方法檢測樁身完整性和樁長，用CT法檢測混凝土強度。

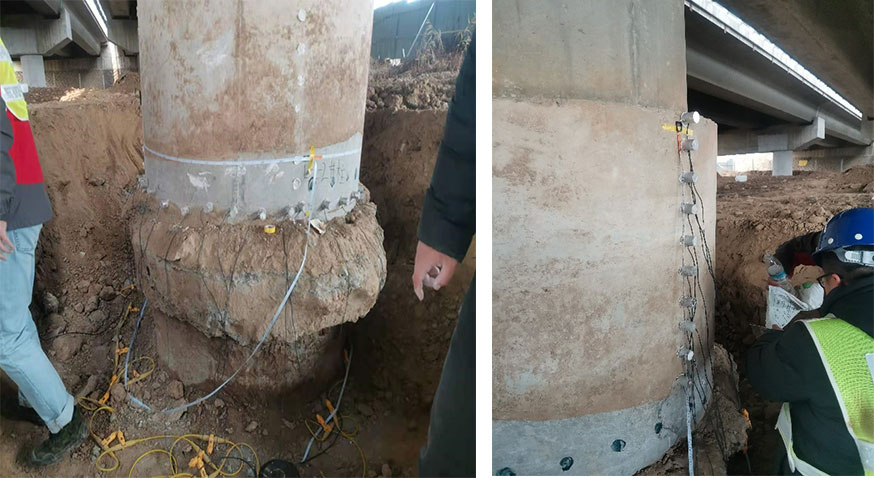

現場采集照片

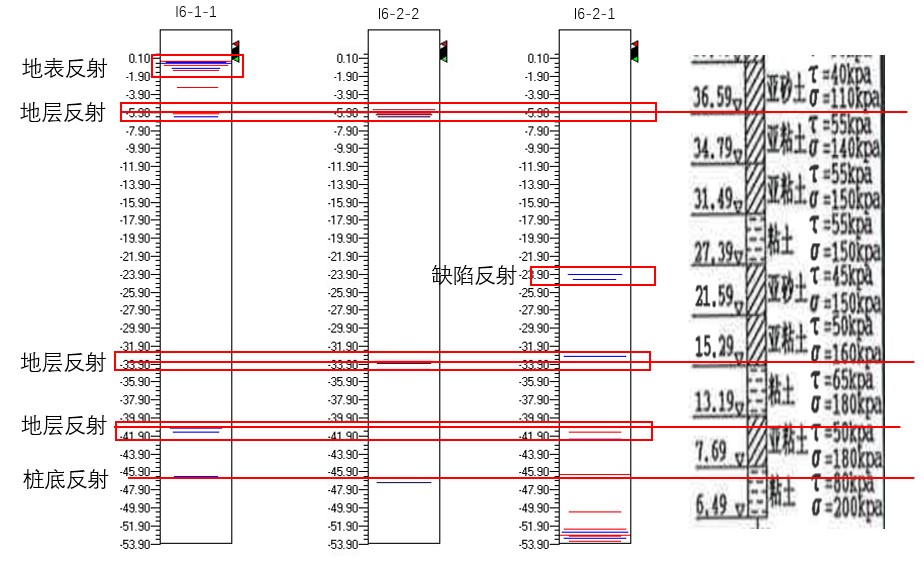

針對一個樁做的三個PST偏移圖像結果如下：

16號樁（左圖為計算結果，右圖為地層鉆孔資料）

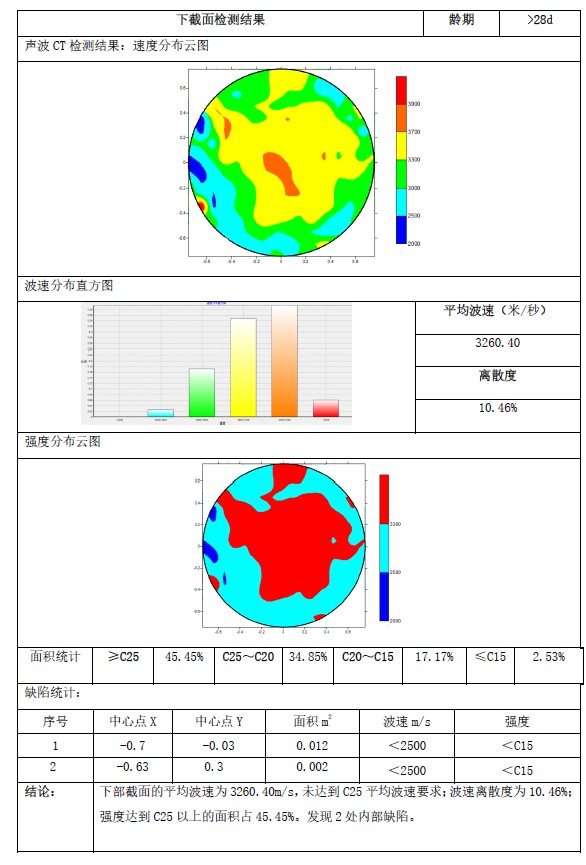

墩柱結合處混凝土密實性檢測結果

可得到如下結論：
結合設計資料及計算結果得到如下結論：
1． 樁長46.5m；
2． 在-23.9米處一個側面有缺陷反射，推測為較小的樁身缺陷；需要進一步核實。
