TDIS可控沖擊震源
TDIS可控沖擊震源是一種頻率域的震源，是可控震源車的小型化版本。適用于400米以內的淺層地震勘探，山地和城市使用特別方便。其激發的波頻率豐富，不破損路面，不用打孔。

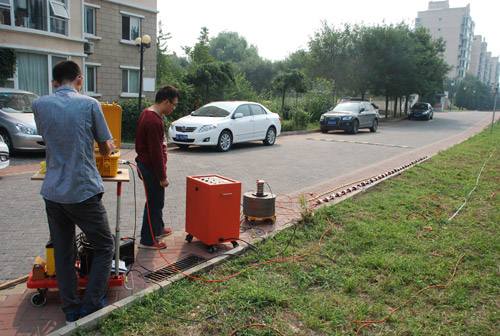

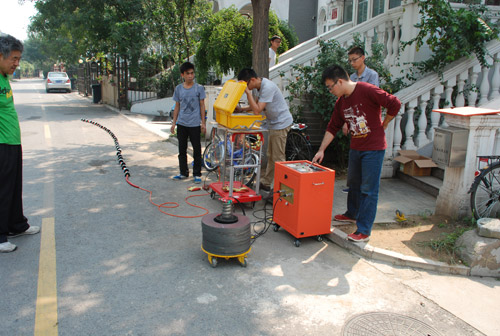

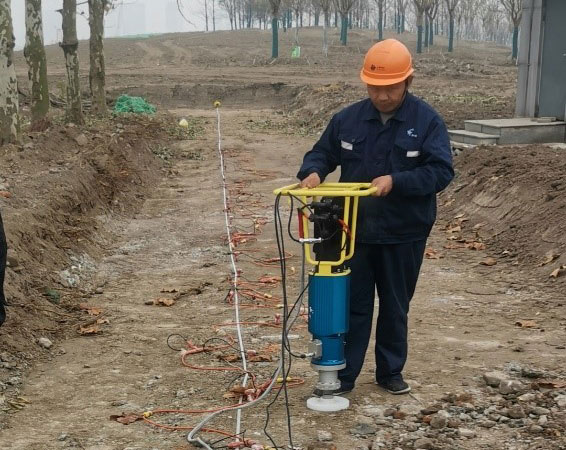

由控制箱和沖擊錘兩部分構成，重量小,體積小，與地震儀和空洞探測儀用錘擊開關等方式觸發。
在城市路面空洞探測、巖溶/采空區探測等領域有好的應用前景。
| 產品詳細描述 |
1. 產品家族：
| TDIS系列 |
TDIS1800 |
TDIS2800 |
TDIS3800 |
| 重量 |
30kg |
75kg |
100-130kg |
| 線性掃描頻率 |
是 |
是 |
是 |
| 重復頻率 |
1-10hz |
1-8hz |
1-8hz |
| 勘探深度 |
隧道預報100m |
300m |
500m |
| 激發地震子波頻率 |
10-300hz |
5-200hz |
3-100hz |
|
|
2. 系統構成：
由PLC控制器和沖擊錘兩部分組成。用4-8kw發電機供電。
|

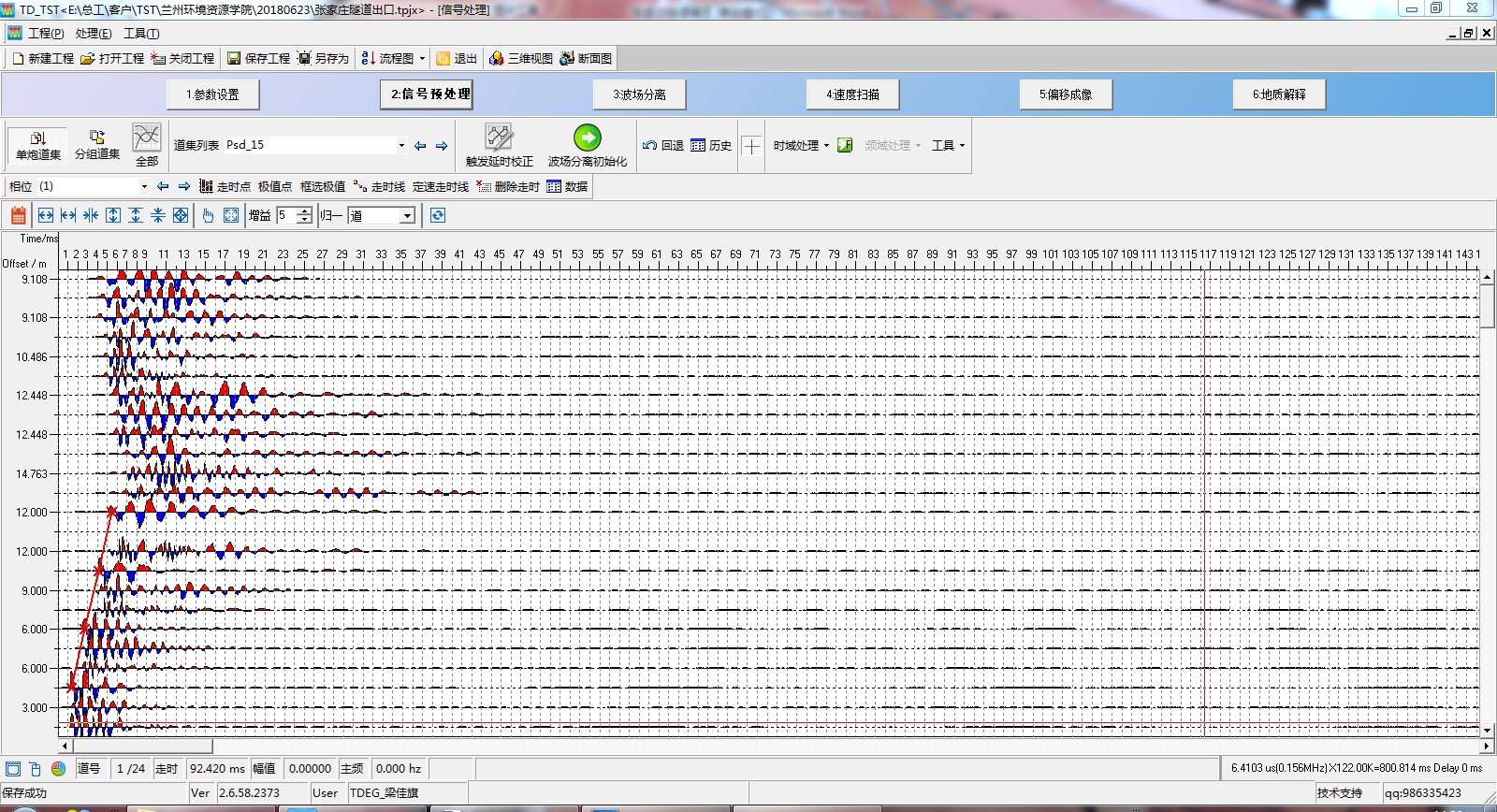

| 3. 典型記錄
隧道超前預報-炸藥震源

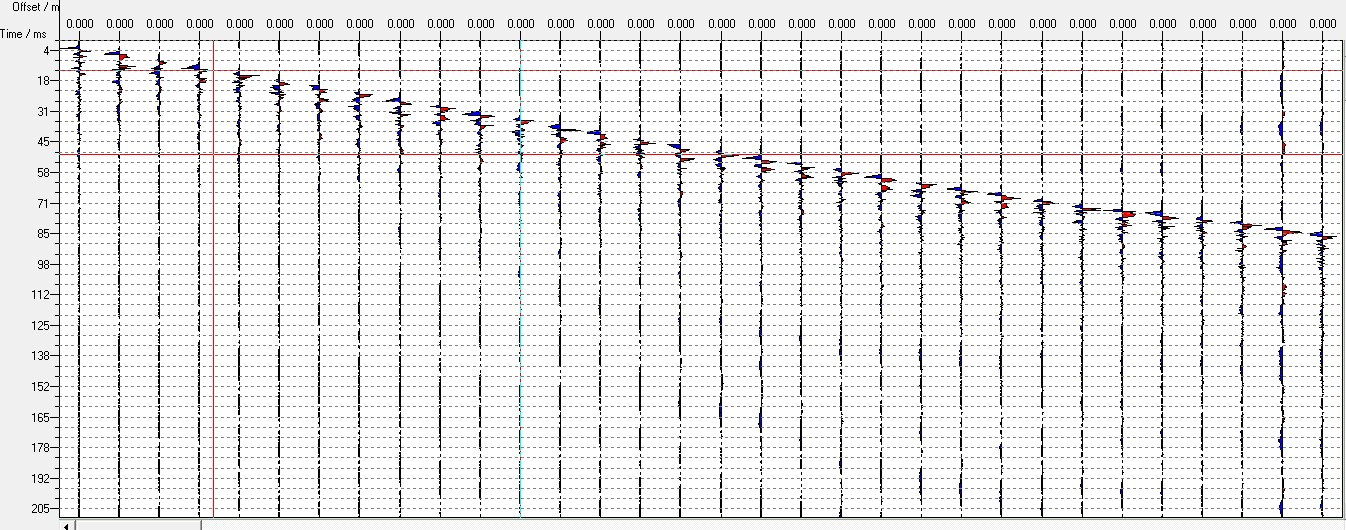

隧道超前預報-TDIS1800可控沖擊震源
20磅大錘地面敲擊

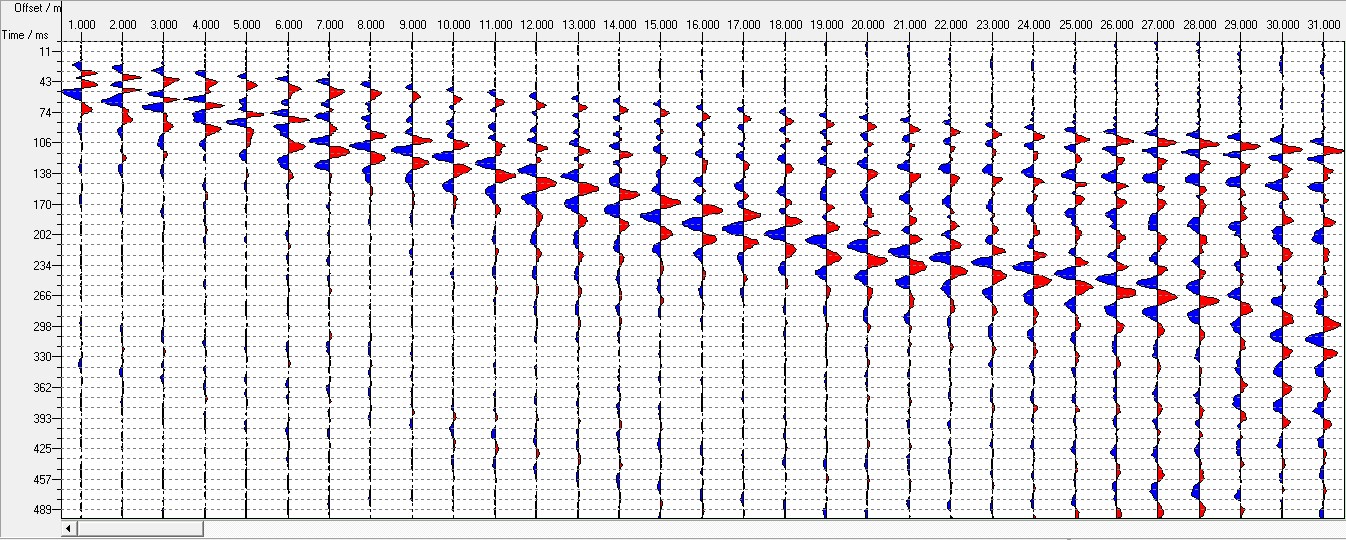

TDIS2800可控沖擊震源 100s
|
4.震源相控陣合成
利用相控震源輻射的方向性，可以提高下方異常體的照度，減弱周圍地質體的照度。從而提高橫向分辨率和加大探測深度。
|
