TD-Sparker電火花震源

TD-Sparker系列大功率電火花震源是一種典型的非炸藥地震勘探震源；可用于地震散射、反射、折射、跨孔CT、VSP、微側井、小折射等地震勘探方法。
適合山區與平原等不同野外條件的場地、線路、采空區、巖溶、邊坡、水文地質、地質構造等勘察項目。在煤田地質、石油勘探、工程物探等領域有廣泛的應用。
TD-Sparker的能量、放電電纜長度和封裝方式等可以根據客戶的要求定制。

產品介紹
工程案例
培訓課程
技術文檔

產品詳細描述

1. 系統構成：

　由控制臺，儲能器和放電電纜（含放電電極）三部分組成。

2. 特點 1). TD-Sparker震源系列按工況分為：水上型、灘涂型、陸地型、山地型；按照封裝方式分類為：一體化（船載、車載）、人抬式、背包式；按照供電方式分為：電瓶+逆變器、發電機
2). 功率大，轉換效率高。TD-Sparker能量從10KJ到800KJ可定制。電纜長度可達1000多米。它的大部分能量作為彈性波釋放，轉換效率高。120KJ的電火花震源和440克TNT炸藥（相當于1760KJ）所得反射記錄相當。
3). 激發出的地震信號頻帶寬，高頻豐富，與炸藥震源相比，頻率略高。
4). 多次重復激發的波形一致性較好。電火花震源激發時對邊界的破壞較小，使激發條件較穩定，可以激發出穩定的子波。信號一致性好，目前對炸藥震源信號一致性的要求為±1 mS,而電火花震源的信號一致性可以達到微秒級。
5). 安全保證。在儀器設計方面，TD-Sparker儀器的設計者從1976年開始進行電火花震源的研制，從部件原材料的選擇到結構設計中的各種狀態都積累了豐富的經驗。具有過載保護、短路保護、過壓保護、斷電高壓保護等保護措施，并配置帶電警示，確保工作安全。在操作方面，采取了多種安全措施。TD-Sparker使用簡單，遵循操作步驟可確保安全無虞。在應用方面，TD-Sparker破壞性小，可以在城鎮居民區施工，激發點三米之外即可視為安全區。
6). 激發方式靈活，可以在井中激發，也可以在地面和江河湖海中激發。
7). 無線觸發輸出，便于記錄的采集。
8). 電瓶/市電兩種配置，野外操作可以不用發電機。

3. 配置表

型號	額定儲能(千焦)	額定電壓(千伏)	激發主頻（Hz）	反射勘探參考深度
TD-Sparker10-40	10-40	8	20-450	100-200
TD-Sparker50	50	10	20-300	150-250
TD-Sparker100	75	10	10-150	300-500
TD-Sparker200	100	10	10-100	500-700
TD-Sparker400	200	10	5-50	700-1000
TD-Sparker800	300	10	3-50	2000-3000
觸發輸出	有線(標配)，無線(選配，觸發距離300m內)，支持Sercel地震儀的爆炸機
安全工作	電壓超過100V時有紅燈閃爍
工作電源	220VAC（標配）， 12VDC（選配），100Ah電瓶，10KJ激發時100次以上。
選配軟件	1. 相關疊軟件：多炮相關疊加，信號增強； 2.“一炮靈”軟件：?jiǎn)闻谟涗涳@示垂直地質結構斷面；

4. 震源照片

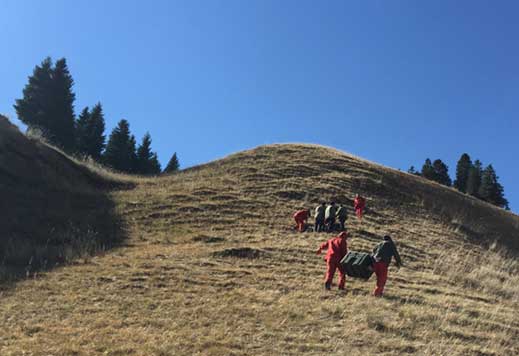

人抬式

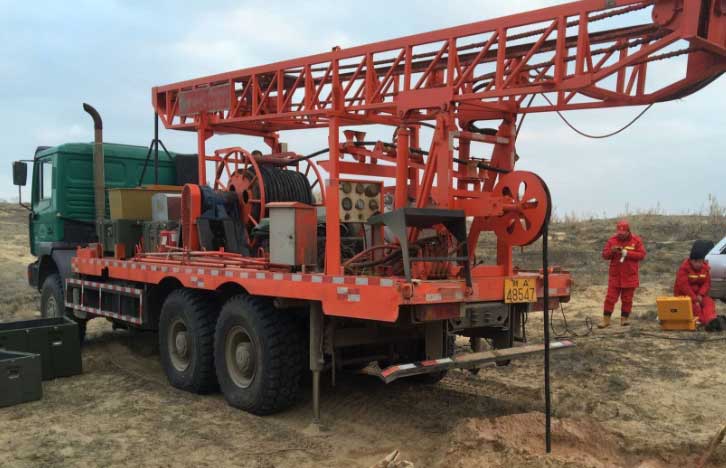

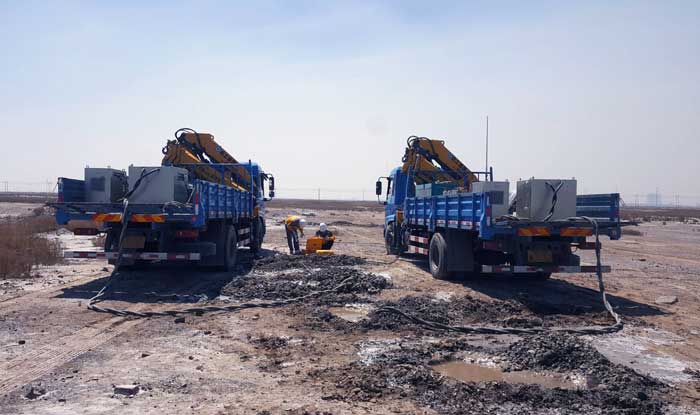

車載式

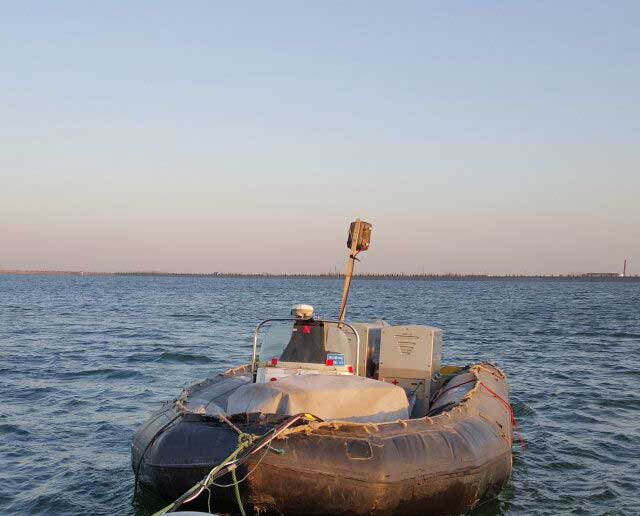

船載式

世界上首臺80萬焦耳電火花震源

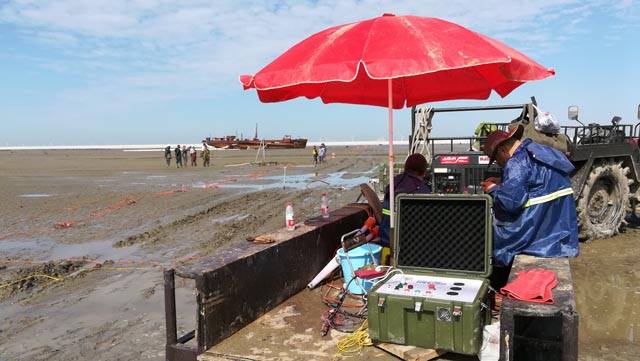

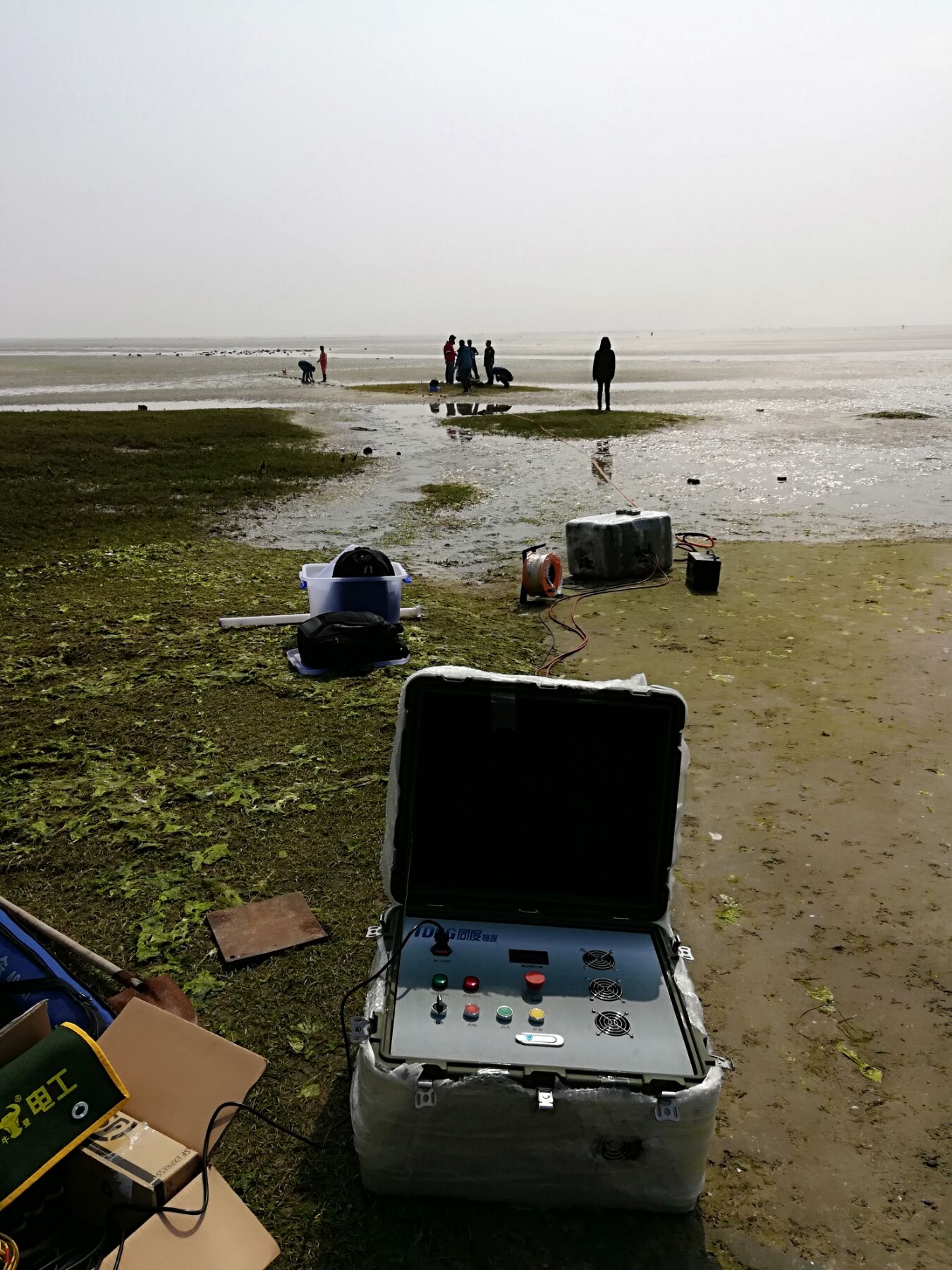

灘涂地震勘探

淺海地震勘探

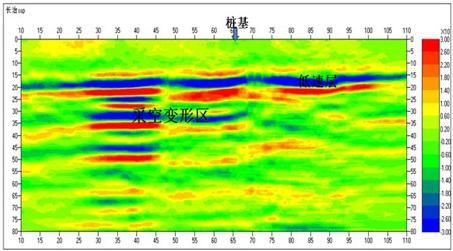

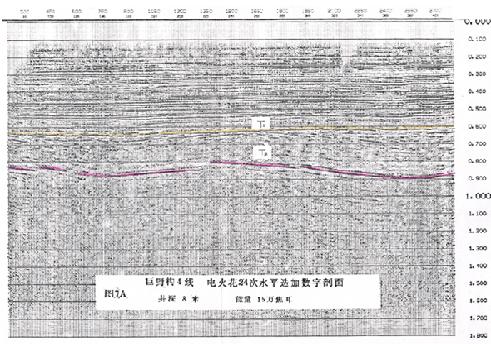

5. 典型記錄　　

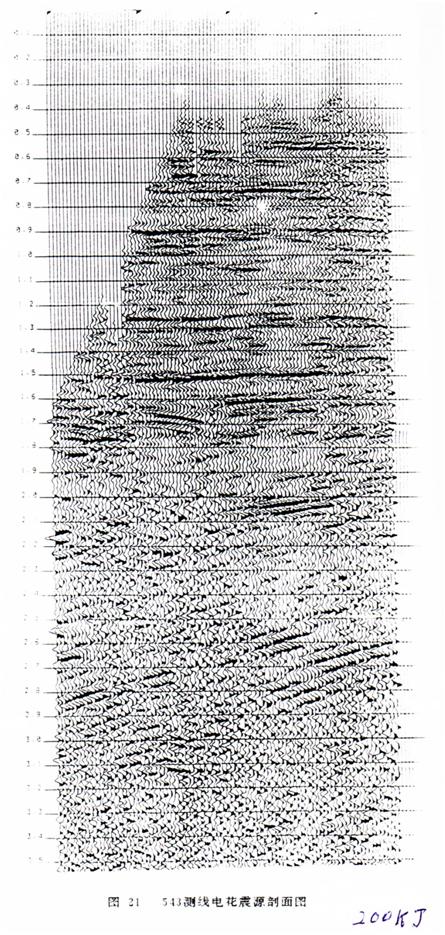

　　圖1 200KJ電火花震源記錄

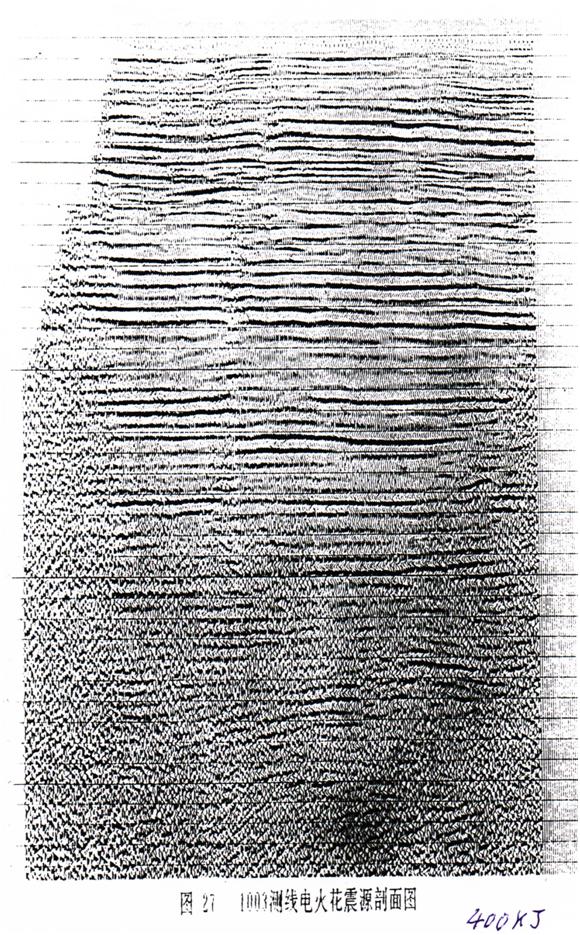

圖2 400KJ電火花震源記錄

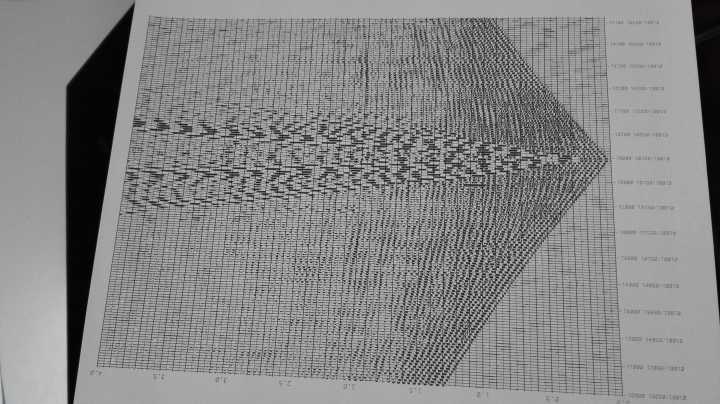

圖3 800KJ電火花震源記錄

TD-Sparker電火花震源的技術優勢

TD-Sparker電火花震源的優點 　　在一定的地震地質條件下，電火花震源可以代替炸藥震源，甚至優于炸藥震源，在地震勘探的詳、精查階段，完成比較復雜的地質任務。使用電火花震源有以下優點：
　　1）避免了炸藥在運輸、使用、保管等方面的不安全因素；避免了建藥庫、雷管庫、安排看守人員等麻煩和經濟消耗；避免了炸藥爆炸后的破壞性后果。電火花震源的全部設備安裝在一臺汽車上，操作簡便，安全性能好，野外使用方便。
　　2）在湖上、海上、城市村莊、鐵路堤壩附近，在鉆井困難需要淺坑或地面激發時，電火花震源由于其破壞性小。保證了深井的孔內安全；
　　3）地震測井時，激發炮井只需要一口，電極沉放深度不變，因而避免了炸藥激發多炮井和深度不一引起的校正誤差。
　　4）激發炮井的偏移距可以選得很小，位置也并不嚴格要求在地層的下傾方向，測井精度高，井場布置靈活，不損壞農地。
