探測目的
北京某地位地鐵隧道從地下轉地上的地點有污水管線，為了解隧道出口段污水管附近是否存在松軟、不穩定地層，以便進行加固處理進行了RDscan/SSP探測。

探測工程布置
沿隧道軸向，垂直于污水管線布置兩條測線；沿污水管線，垂直隧道軸向布置兩條測線。

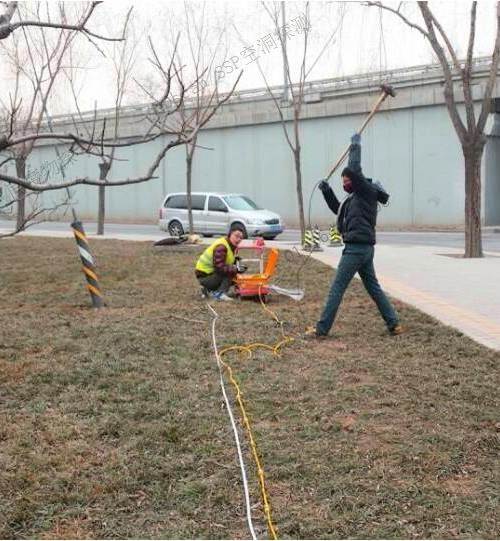

圖1. 現場探測照片

探測結果
?四條交叉剖面的地震勘探結果表明，測區內20m深度內地層為三層結構：

????? 1. 表層2m，部分為路基層，波速為1100m/s，部分為回填土層，波速600-700m/s；

????? 2. 中間層，厚6m，為亞粘土，波速800-900m/s；

????? 3. 底層為砂卵石層，波速1100m/s。

勘探發現在隧道右線出口段、與污水管相交處，存在一個長5m、埋深2-7m的低速異常區，推斷為松散地層，可能含水

，穩定性差，對隧道穿越不利，建議進行加固處理。

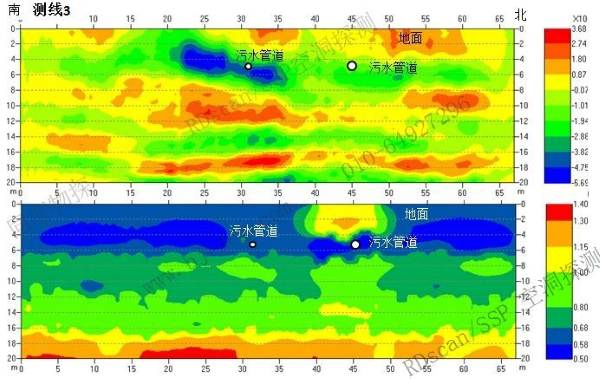

圖3 以測線3為例上圖是地質偏移成像成果圖，下圖是速度剖面圖
