2017年6月新疆某引水隧洞，地處天山地區，巖石以花崗巖、閃長巖為主，埋深大，巖體破碎，地下水豐富，巖石遇水變軟造成TBM頻繁卡鉆。 為了確保工程項目施工安全，針對實際工況，采用對圍巖含水性極其敏感的CFC超前探水預報，查明掌子面前方100m范圍（K38+048~K37+948）的地層含水情況，為TBM掘進提供科學依據。

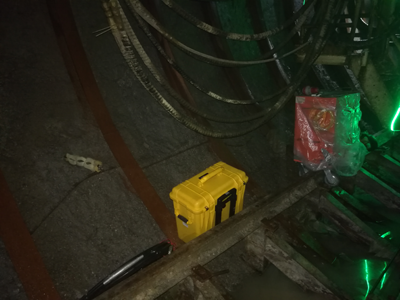

CFC設備在現場

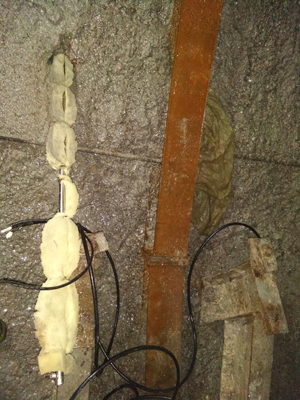

電極

觀測系統：

本次CFC觀測系統的布置如下：①接收電極3組，布置在兩側壁內，間距10.0m，埋深1.5m；②激發電極1組，布置在兩側壁內，距最近接收電極10米；③采用手風鉆成孔，鉆頭直徑φ50。④電極采用海綿鹽水耦合。詳見下圖。

CFC激發與接收方式

探測結果：

根據下圖出本次CFC預報成果：

1、0-40m(K38+048~K38+008) CFC偏移圖像以紅黃為主，推測此段圍巖裂隙含水，特別是2-7m范圍，推斷為含水裂隙帶；

2、40~100m（K38+008~K37+948） CFC偏移圖像以藍色為主，電磁波反射很弱，推測此段圍巖含水量較小。

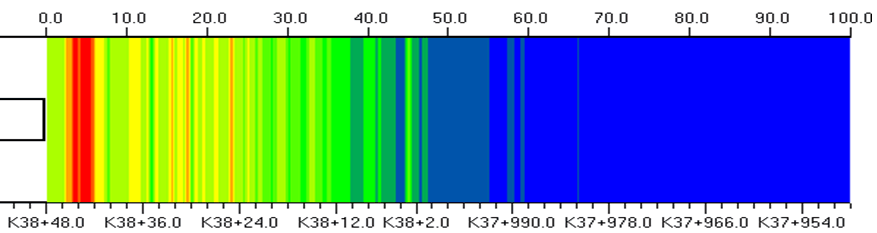

CFC合成孔徑圖像

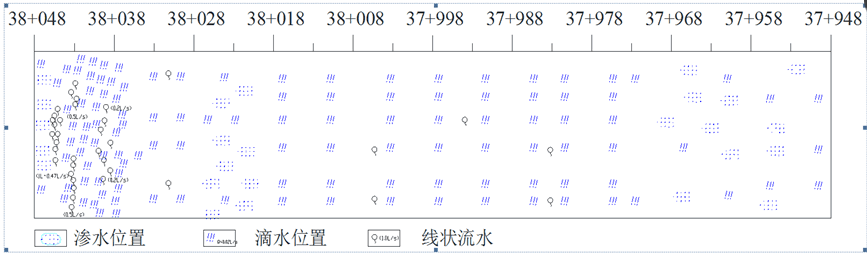

隧道掘進中隧道滲水點描述

在TBM掘進過程中，進行了全過程地質素描與跟蹤，對隧道為圍巖中的滲水、滴水與線狀水流的位置作了詳細記錄與描述，結果匯于圖13b。 地質的跟蹤表明，在掌子面前方2-10m的范圍內出現線狀水流，滲水點較多；10-60m范圍內分布有零星滴水點，在60-100m范圍內，既有零星滲水。 地質跟蹤的結果，與CFC的預報結果基本一致，說明CFC技術具有科學性與可靠性。
