貴州某高速公路隧道出口，埋深380m—410m。圍巖為二疊系棲霞組灰?guī)r夾泥巖，巖溶較發育。隧道穿越部位為中風化灰?guī)r、粉砂質泥巖。當前掌子面處于泥巖中，向前掘進后將進入中風化灰?guī)r地層。為保證隧道施工順利進行，采用CFC超前探水，查明掌子面前方100m范圍的地層含水情況，以便施工中采取有效地防范措施。

CFC設備在現場

探測原理：

CFC是一種中頻電磁波反射探水系統。巖體含水后本征阻抗降低。電磁波在波阻抗差異界面形成反射。依據反射相干原理對含水體的位置、含水量進行探測。

探測結果：

探測結果顯示在下列偏移圖像中。其中紅色其表示反射系數強，含水量大，為泥巖與灰?guī)r接觸帶；藍色區反射系數小，為連續干燥泥巖。隧道內圍巖平均電磁波速為0.19m/ns，相對介電常數為2.49左右，說明絕大部分圍巖處于低含水狀態，只是局部裂隙含水。

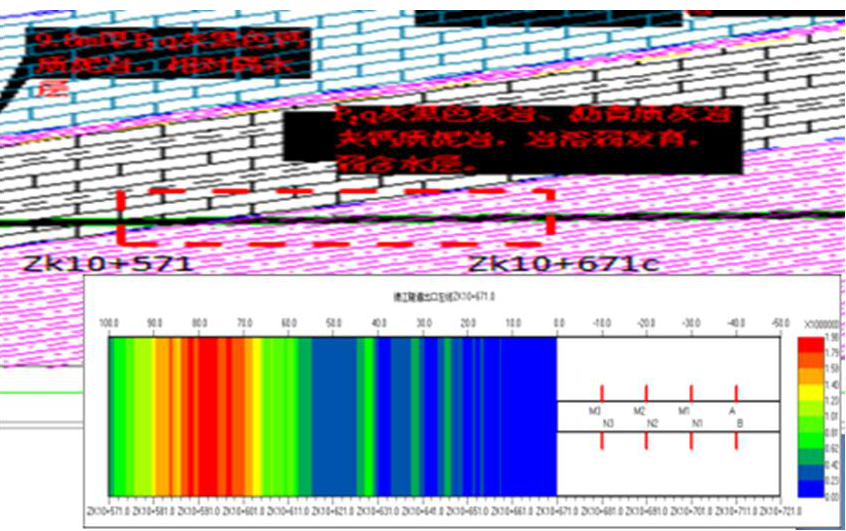

隧道地質剖面與CFC偏移圖像的對比

根據圖像得出本次CFC預報成果：
1、0-60m
CFC圖像以藍綠色為主，反射波較弱。推斷此段圍巖含水量與當前掌子面變化不大，以滲水或滴水為主；結合地勘報告，該段處于泥巖中；
2、60-100m
CFC圖像以紅色為主，反射波增強，推斷此段圍巖含水量升高，以線狀流水為主，特別是在70~90m之間，存在紅色強反射帶，含水量較大。結合地勘報告，該位置為泥巖與中風化灰?guī)r層的接觸帶，為含水構造條件。
與地質資料的對應結果表明CFC的探測結果與地質資料十分吻合。
