工程概況
我單位與2009年1月至2010年4月分三批對大廣高速河北段進行了抽樣檢測。以下現場檢測工作從2010年3月23日至2010年4月1日，歷時10天，應用聲波散射追蹤方法，對23個合同段的51片梁的311根波紋管進行了注漿質量檢測。

圖1. 大廣高速波紋管檢測現場

?

波紋管檢測的橋梁名稱、梁編號和檢測內容見表1。其中的波紋管編號規則參見下圖。

圖2. 大廣高速波紋管圖樣

?

檢測方法：

采用聲波散射追蹤技術，TD-BWG儀器。

?

檢測結果：

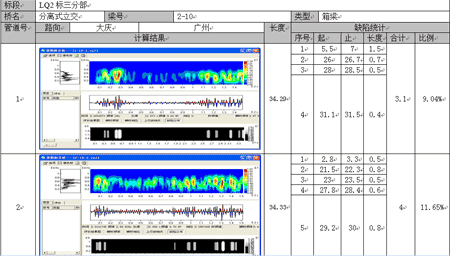

圖3.檢測結果節選
