工程概況
某在建橋箱梁板腹板波紋管為塑料材質，直徑9cm，內置12束鋼索。為了解波紋管注漿的密實性，為注漿質量控制提供依據；現采用TD-BWG雷達法和聲波散射法（TD-BWG）兩種方法綜合進行檢測，以提高檢測的可靠性。
圖1. 某在建橋現場
?
檢測方法
采用TD-BWG雷達法和聲波散射法兩種技術綜合檢測。雷達掃描測線與聲波散射法測線重合，其測線沿波紋管走向布置，長度4米。聲波散射法檢測時，在第一通道位置激發，每個點激發三次，比較記錄的一致性。而后整個排列平移50cm，完成后一組激發。測線位置圖2。
?

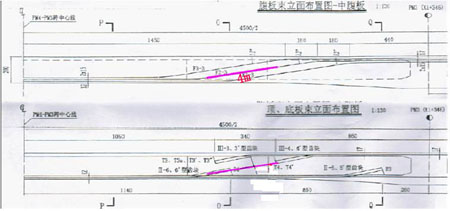

圖2. 波紋管現場檢測位置
?
現場操作步驟：?
(1)、根據設計圖紙和雷達掃描結果在梁板側面標出波紋管位置；?
(2)、在側面沿波紋管位置布置檢波器；?
(3)、在測線一端激發。?

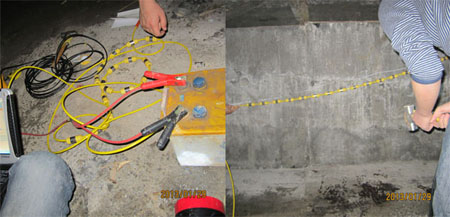

圖3. 檢測現場
?
檢測結果說明：
雷達和聲波散射檢測完成后，得到檢測結果（圖4），圖4上部為雷達結果，下部為聲波散射結果。

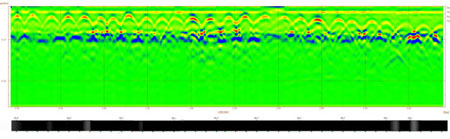

圖4 雷達和聲波散射檢測結果
?
檢測結果詳解?
在雷達檢測結果中，深度約6~8cm位置，橫貫整個剖面有一系列半月形藍紅藍圖像顯示，該圖像反應的是梁板上表面下的鋼筋網的分布情況。在橫坐標3.2m至4m段，鋼筋網埋深逐漸由6cm增加至8cm。在深度約10m位置，為鋼絞線孔道上沿位置，該位置雷達圖像以綠色為主，無明顯紅藍相間條紋，表示該位置電磁波無明顯反射，即孔道內注漿密實，鋼絞線與漿液結合緊密，無明顯空區，部分區域輕微不密實。在深度0.1m，橫向0.6m~1.2m位置以及1.6m~2.2m位置，紅藍條紋顏色略有加深，表明上述位置電磁波反射略增強，孔道內密實情況略差。
聲波散射法結果為散射能量分布圖，圖中深色區域代表散射能量均勻，表示檢測區域無明顯力學性質差異，即孔道內注漿密實，無明顯空區；區域顏色越淺代表散射能量越大，表示該區域孔道內注漿不密實，有空區。從圖上可以得出：檢測部分聲波散射能量較均勻，無明顯散射能量突變區域，表明檢測區域無明顯力學性質差異，即孔道內注漿密實，無明顯空區。
