探測方法分析
探測對象混凝土構件尺寸較大，結構形態多變，要求的分辨率高，探測深度大， 常規的地質雷達、超聲回彈和沖擊回波法等方法都難于滿足上述要求，特選用Cscan聲波散射法。

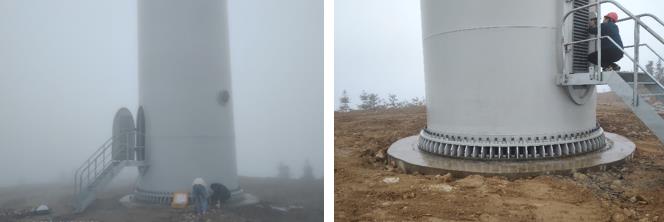

檢測現場

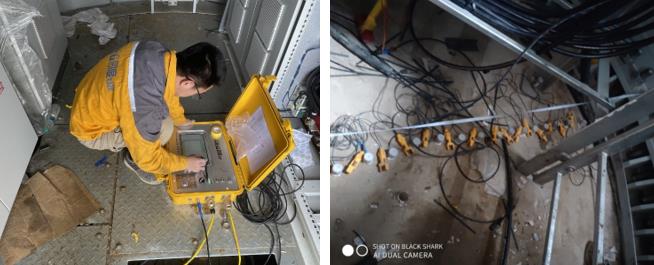

測布線
聲波會在波阻抗差異界面形成反射，這是反應介質分層特性最直接的指標，是物探解釋的主要依據。風機基礎中完整致密混凝土是高波速介質，松散混凝土的波速會降低，在松散混凝土與完整混凝土之間波阻抗差異較大，會形成強反射界面，這是地震散射勘探的物理基礎。通過定位風機基礎底部反射，定位其上混凝土內部松散區的反射界面位置。
觀測方式如下照片：
各個Cscan剖面圖的三維篩狀圖：
白色框位置為不密實帶集中區。部門錨桿上升的原因是其周?chē)幕炷燎访軐?shí)。
