安穩大橋位于渝黔高速上，為三跨單箱鋼構預應力混凝土橋。橋面寬22.5m，箱室寬11m。橋梁施工到合攏段張拉時，底板混凝土崩裂，修復后底板出現裂縫，決定進行加固處理。加固設計需要了解箱梁混凝土強度、密實性的分布，因而采用CT技術進行檢測。CT分別檢測板、底板、左右腹板4個截面，將得到的4幅CT圖像進行合成，匯成三維箱體結構。為詳細了解混凝土質量的分布，可根據需要選取相關截面。圖中紅色為高波速區，波速高于4200m/s，表明混凝土密實，強度高，相當于于C50。深藍色為地波速區，波速低于3500m/s，混凝土強度較低，不密實。圖像顯示，梁體的混凝土強度分布不均，板的質量較好，底板不如板。檢測結果得到了取芯試驗的證實，為設計所采用。

　　圖1 安穩大橋與檢測部位

　　圖2 合攏段混凝土波速CT圖像

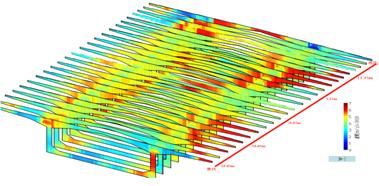

　　圖3 合攏段箱梁混凝土波速CT切片
