試驗設備和目標
　　本次檢測方法對比中，超聲波法所使用的儀器是雙通道探測儀混凝土超聲波檢測儀，其接收靈敏度≤10μV，放大器帶寬5Hz~500Hz，最大采樣長度≤64k，幅度讀測范圍0~177dB。橋梁CT法所使用的是我單位的BCT檢測系統，記錄器A/D：24位，采樣率為192Khz（5.2μs），32通道。本次使用超聲波和橋梁CT兩種檢測方法對同一塊混凝土模版進行檢測，并在結果差異較大的位置進行取芯驗證。
檢測結果：
　　1.超聲法：
　　檢測按照《超聲法檢測混凝土缺陷技術規程（CECS21:2000）》要求將梁板分成24×11的網格，對每一個單元格采用超聲波法對混凝土進行缺陷檢測，每個單元格內的測值如圖3中的表格所示：

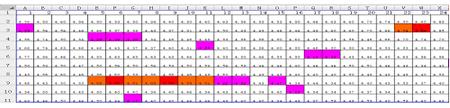

　　圖1 超聲法檢測每個單元格測點位置的聲速值

　　將所測得的聲速值和坐標位置信息輸入軟件進行插值和運算，并運用顏色的不同來表示聲速的快慢，紅色區域表示高速區，藍色區域表示低速區。圖4為超聲法檢測的速度分布云圖。

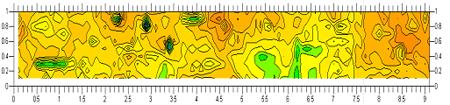

圖2 超聲法檢測的速度分布云圖
檢測結果顯示，該混凝土檢測板的整體結構強度分布比較均勻，梁板中的相對缺陷位置在5.5-6.0m處的位置。相對強度較高的地方位于7.5-9.0m處。

　　2.橋梁CT法：
　　橋梁CT法的檢測結果包括四個方面，速度分布云圖，速度分布直方圖，強度分布云圖以及缺陷統計。速度分布云圖能簡單直觀的表示，超聲波在梁板內部傳播的速度情況，根據聲速與混凝土強度的正相關性，來推斷混凝土的結構強度。

　　圖3 橋梁CT方法檢測的速度分布云圖
　　速度直方圖，顯示速度分布情況，用梁板的平均速度和波速的離散度來評價混凝土橋梁的質量，并根據科學依據和長期的工作實踐經驗給出一般性評價指標，即平均速度大于等于4km/s，并且波速離散度小于等于9%為合格的標準。強度分布云圖，根據當?shù)貙?shí)際的混凝土速度與強度的對應關系，給出混凝土強度強度對應的波速范圍，并對強度分布進行成圖顯示，對其對應面積進行百分比統計，指導評價混凝土橋梁質量的合格與否。
　　最大缺陷個數統計，計算得到的不合格單元格的數量，同樣是評價混凝土橋梁質量的定量標準。

　　兩種檢測方法結果對比分析
　　將兩種檢測方法的速度分布云圖的色標調整為一致，對比分析的結果顯示兩種方法的整體差異性不大，但是在有些局部位置還是出現了差異，其中圖4所示的紅色矩形框內的9#和12#位置差異明顯。超聲法檢測結果顯示9#區域?yàn)橄鄬?duì)低速區（圖4上），12#顯示為相對高速區，橋梁CT法檢測結果剛好相反。

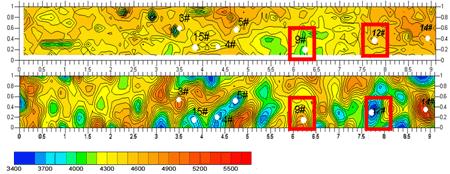

　　圖4 上為超聲法檢測速度分布云圖；中為橋梁CT法檢測速度分布云圖；下為兩幅圖的色標

　　對兩種檢測結果所出現的差異，在本文中使用橋梁混凝土結果檢測的另外一種比較重要的方法—取芯法進行檢測。取芯法分別對相對差異較大的3#、4#、5#、9#、12#、14#和15#位置進行驗證。取芯結果與超聲法和橋梁CT法（BCT）的對比結果如圖5所示。

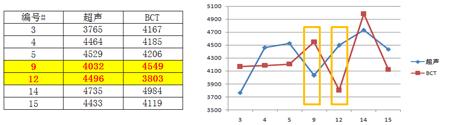

　　圖5 左邊為超聲法、BCT法聲速檢測結果和取芯的強度檢測結果表格，右邊為七個檢測區域的走勢變化折線對比顯示三種檢測方法在對于位置的整體走勢區別不明顯，但是在9#、12#這兩個差異性較大的區域，取芯結果對橋梁CT方法的檢測結果給予了肯定。
可以看出橋梁CT方法對橋梁混凝土強度的檢測結果更為真實可靠。

　　結論：
　　通過兩種檢測方法的對比分析顯示，雖然在基本原理上區別不大，但是其在施工工程量、檢測內容的全面程度以及檢測結果的可靠性方面上均有比較明顯的差異。超聲法需要對混凝土檢測陣面的每一個點進行檢測，單點激發單點接收，而橋梁CT技術為多發多收，只需要一次施工一次成像，這樣既保證了檢測結果的一致性，又減少了工程量，縮短了施工時間。超聲法利用單點聲速的插值得到梁板結構的整體強度，檢測結果以速度分布云圖為主要表現手段，表現手法過于單一。
　　橋梁CT方法的檢測報告分為四個方面，速度分布云圖，速度分布直方圖，強度分布云圖，以及缺陷統計。從定性到定量的指導檢測發現梁板缺陷的位置和規模。 超聲法檢測時會由于延時問題，導致檢測結果速度普遍偏高，而且受梁板上下表面與內部結構的不一致性影響較大。橋梁CT技術測得的是聲波在單元格內部的平均速度，能更好的反映梁板內部結構的強度，通過取芯法驗證的結果也驗證了橋梁CT的結果正確。 因此我們認為在現代橋梁混凝土強度檢測中，無論是成橋之前的試驗檢測，還是進行橋面風化損傷之后的服役橋梁安全性評估，使用橋梁CT技術更加方便，檢測結果也更加真實、可靠。
