風電基礎二次灌漿部位混凝土密實性檢測

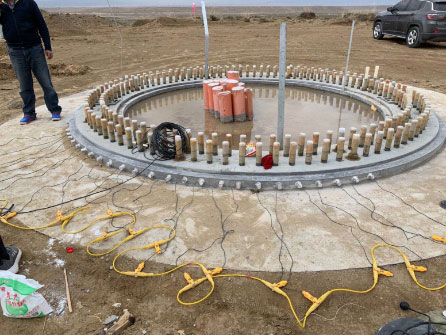

以螺栓對應位置作為接收點和敲擊點，每次只布置四分之一區域，先外側接收，內測敲擊；再內測接收 ，外側敲擊。整個圓環區域共布置八條側線，保證射線密度和正交性符合聲波CT的要求，最后有程序統一成像。

檢測成果展示

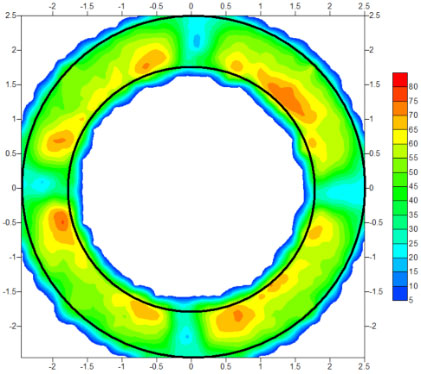

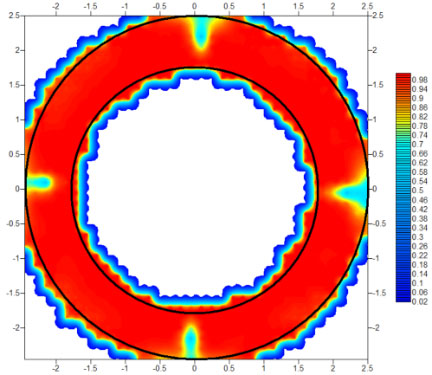

檢測成果圖

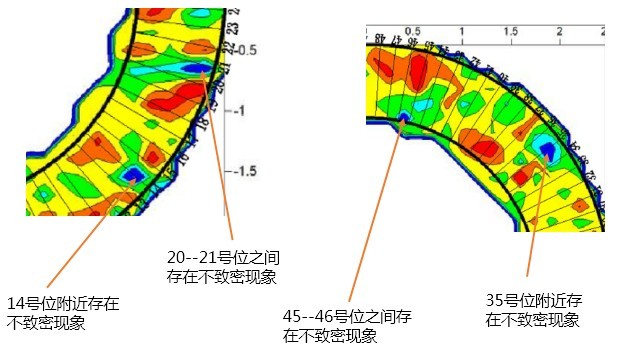

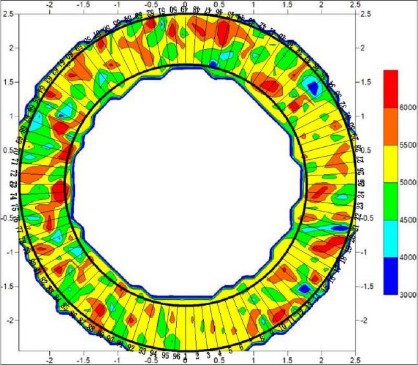

最終檢測結果，既可以整體成像，也可以單獨每四分之一成像。結果可以對應螺栓位置將圖像等分，便于確定缺陷位置。紅色代表波速高，混凝土強度高，密實性好；藍色代表波速低，表明此處混凝土不密實。
