探測目的：
本次勘探的目的是為了查清12號橋基30m×30m、深度100m范圍內巖溶的三維結構，查清橋基深部及周圍巖溶的發育特征及構造背景，為橋基巖溶處置提供科學依據。
圖1 SSP高分辨率地震散射方法示意圖
技術特點：
地震散射是在地震反射基礎上發展起來的新技術，它以非均勻地質模型為基礎，通過地質界面和波速分布來展現地質結構的非均勻特征。當?shù)卣鸩ㄈ肷涞椒蔷鶆虻刭|(zhì)介質內部時，在波阻抗差異界面會產生散射波，波阻抗差異越大、差異體積越大，散射波越強。地震散射勘探通過向地下發射地震波，并接收地震散射波，來確定地下異常體的位置及其波速分布，實現對地質結構的精細成像。地震散射技術具有分辨率高，可靠性好，圖像直觀，施工效率高等特點。
本次勘查以查清巖溶分布為重點，白云質灰?guī)r具有高波速的特點，巖溶為低波速異常體，無論是充填的還是未充填的，都表現為低速。巖溶波速反差大，散射波強，易于識別，這為采用地震散射法勘查巖溶提供了堅實的物理基礎。

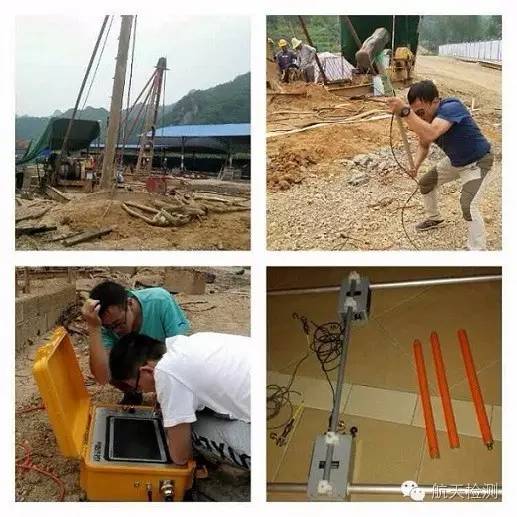

圖2 巖溶探測現場工作照片
探測結果：
本次勘探的目的是為了查清12號橋基30m×30m、深度100m范圍內巖溶的三維結構，查清橋基深部及周圍巖溶的發育特征及構造背景，為橋基巖溶處置提供科學依據。

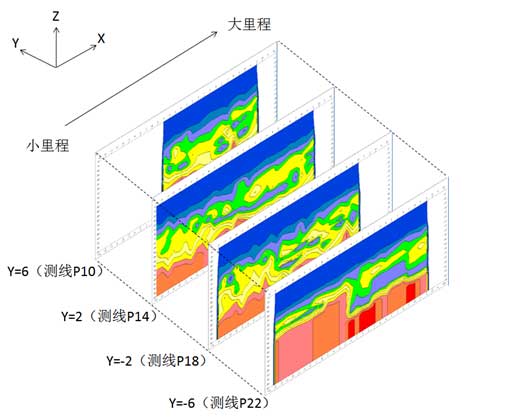

圖3 順橋向垂向速度切片篩狀圖
圖4 水平切片篩狀圖

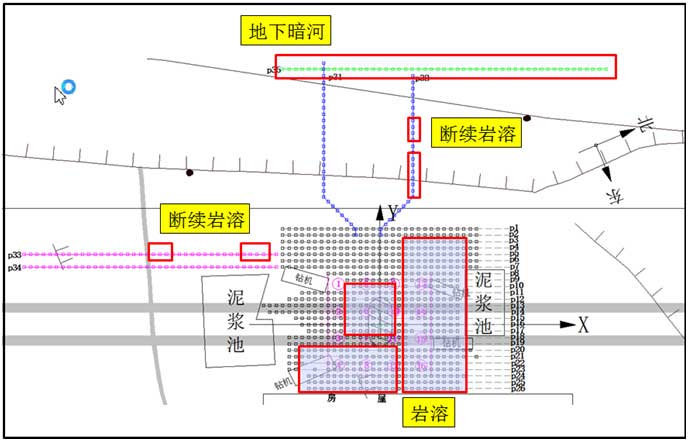

圖5 巖溶平面分布圖
本次橋基巖溶勘探采用地震散射新技術，對以橋基為中心的30m×30m面積、深度100m范圍進行了網度1m×1m的詳細勘探，獲得了測區的三維波速數據結構。查清了地層與巖溶分布的形態；對橋基外圍50m范圍，布置了5條剖面，查清了外圍巖溶發育的規模、特點以及構造背景。為橋基巖溶的處置提供了科學依據。主要結論如下：
