工程概況
　　受損碼頭位于湄洲灣電廠內，碼頭樁體與承臺曾遭受重船撞擊，樁體上部外觀出現了明顯的開裂，水下部分是否破損尚不清楚。為了確保碼頭結構的安全，需要對樁體水下部分進行檢測，對樁體上部損傷的程度進行評價，以便制定修復方案。
檢測對象是外觀出現明顯撞擊損傷的1號與2號橋樁，作為樁基地質結構背景的對比，增加3號與4號橋樁。橋樁位置與外觀受損外情況分別見圖1。

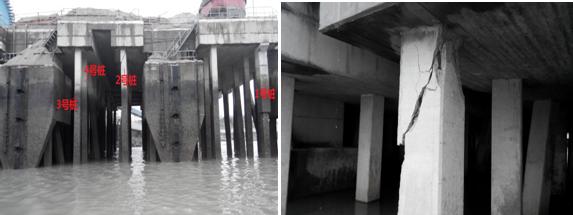

　　圖1 檢測橋樁位置與橋樁外觀受損情況

檢測方法與原理
　　檢測對象是具有上部結構的樁體，目的是了解水下隱伏部分的受損情況以及上部損傷程度的評價。對橋樁水下部分的檢測采用PST成橋樁檢測技術，對樁體損傷程度的檢測采用截面CT技術。PST儀器，可分別用于PST檢測和CT檢測。
　　PST檢測原理
　　PST檢測時在混凝土樁體中激發聲波時，聲波會沿樁身向上、下傳播。當遇到樁體結構變化斷面、損傷部位、橋基地質界面時發生反射。上部結構的反射波向下傳播，稱下行波；下部結構的反射波向上傳播，稱上行波。通過檢波器串記錄樁體中聲波上、下傳播的時-空特征，并對下行波與上行波進行有效地分離，根據波的走時與混凝土波速，對樁體波阻抗變化界面成像。通過分析排除結構截面變化與地層結構變化的影響，可確定樁體中的缺陷與損傷的部位、損傷的程度。據此對樁體的質量與損傷部位做出診斷。
　　截面CT檢測原理
　　截面CT檢測時，使用聲波穿透樁體，通過測量聲波的走時重建樁體內彈性波速的分布圖像。彈性波速直接反應混凝土的彈性模量的大小，它是混凝土密實性和強度分布的定量指標。當樁體遭受撞擊損傷時，產生宏觀破裂與微觀裂隙，損傷部位的波速隨之降低。通過提取波速圖像中低速異常的分布圖像，確定混凝土結構的損傷程度。它具有分辨率高，可靠性好，圖像直觀等優點，可有效地解決樁體損傷的診斷問題。

檢測布置
　　PST檢測布置
　　PST檢測時，檢波器電纜下部配重，上部固定，檢波電纜靠近樁身。敲擊點在檢波器電纜上方，距第1個檢波器距離0.1m。在完成第一個次敲擊后，檢波器電纜下移0.05m，敲擊點不變，第2次敲擊。兩次記錄合成，達到加密觀測的目的。此次檢測中，檢測1號樁時，激發點距離碼頭平臺底面1.5m，2、3、4號樁時激發點距離平臺底面7.5m。

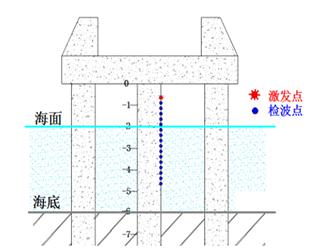

　　圖2 PST檢測布置示意圖
　　截面CT檢測布置
　　對2號樁損傷部位進行CT檢測時，截面選擇在宏觀破裂的下方，距平臺底面1.3m，樁體為方形斷面，斷面尺寸0.6m×0.6m。檢波電纜長1.5m，沿樁身纏繞，圍成一個水平平面。檢測時將檢波器布置在兩個相鄰側面，激發點布置在相對側面。檢波器與敲擊點的點距均0.1m。完成一次測量后將檢波電纜按順時針?lè)较蛞苿?dòng)0.05m，重負敲擊。將兩次觀測數據聯合處理，測量間距加密成0.05m。

　　圖3 體截面CT檢測布置

　　檢測結果和解釋
　　本次檢測完成4根樁體的PST成像和1個截面CT成像?，F(xiàn)分類對檢測結果作以分析。
　　PST橋樁檢測結果
　　4棵樁的偏移圖像列于圖4，從左到右依次為1、2、3、4號樁。圖像中坐標原點取在蓋梁與樁的交界面，縱坐標是從原點算起的深度。圖像中的紅色線條表示波阻抗增大的界面，藍色表示波阻抗減小的界面。線條橫向的長度表示界面反射系數的大小。線條長表示反射強，界面兩側差異大，或反射面尺度大。
　　偏移圖像中波阻抗變化的界面包含多種物理解釋?zhuān)Y(jié)構缺陷、裂縫、樁身截面積變化、樁基礎地層界面等。根據PST圖像進行結構缺陷和損傷部位解釋時，首先根據設計資料排除樁體結構變化的界面，再根據地質資料排除地層界面，除去這些界面之后，可解釋為結構的損傷部位。本次檢測中樁身的結構比較簡單，樁之間沒有系梁，下部結構的正常反射只有樁底和地層。雖然樁基礎的地質資料不詳，但可以通過比較相鄰4根樁的偏移圖像，推斷出地質界面的位置。

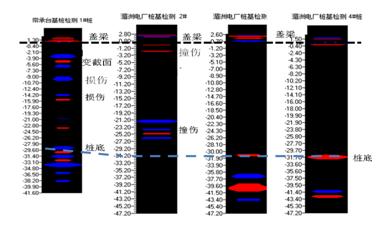

　　圖4 四根樁偏移圖像的對比
　　根據上述解釋原則，對圖7中4根樁偏移圖像的分析比對，并結合現場實際，對樁體截面變化部位、樁底與地層界面作出識別。
　　1) 4幅偏移圖像中最上部的紅藍條紋為橋樁上部蓋梁的反應；
　　2) 在深度大約30m處出現紅、藍強反射條紋，推斷為樁底與基巖界面；
　　3) 1號樁5-6.0m位置反射條紋對應樁體變截面處的反射；
在剔除了上訴界面之后，可以對樁體的撞擊損傷部位做如下解釋。
　　4) 1號樁損傷部位
在1號樁變截面處的下方，存在3處明顯的損傷破裂面，分別在9.5m、14.5m和21m處，其中最下方的損傷相對輕微。
　　5) 2號樁損傷部位
2號樁1.5m處的位置存在一個較強的反射界面，這是樁頭開裂破損處的反應。除此之外在水下21-25m的范圍內存在一組很強的藍色反射條紋，推斷該處損傷比較嚴重，以至于樁底的反射信號被衰減殆盡，圖像中未能出現樁底信號。
　　截面CT檢測結果
　　2號樁體宏觀破裂下方的截面CT的波速圖像如圖5。從該圖像中可以清楚地看到，檢測截面的波速總體分布不均，大部分區域波速在2600-4000m/s范圍內，混凝土的強度不高，推斷混凝土標號為C40 左右。在截面內存在斷續分布的線性低速條帶，表明該截面位置的混凝土已經受到撞擊的影響。

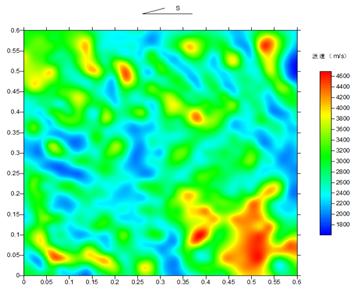

　　圖5 2號樁1.3m截面的波速CT圖像

　　雖然從外觀上還看不出截面CT的位置有宏觀的破裂面，但是通過對CT圖像低速異常的提取，清晰地發現界面內存在了大量的、規則排列的微裂隙帶，見圖6。這些微裂隙帶的走向以北西—南東向?yàn)橹?，具有張裂隙的性質，說明樁體混凝土在撞擊下已經產生了明顯的結構損傷，該部位亦應加固。

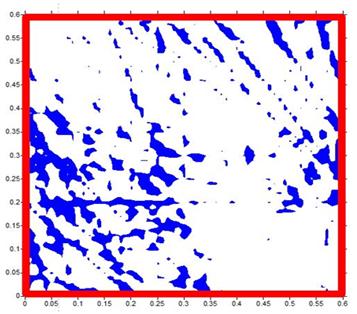

　　圖6 波速CT圖像中提取的微裂紋帶分布

　　結論和建議
　　綜合PST橋樁檢測和截面CT檢測的結果，可以得出如下結論：
　　1）1號樁在水下存在3處損傷。鑒于損傷部位多，分布范圍大，建議采取鋼筋混凝土整體加固措施。從6m處的變截面處開始向下一直加固到26m深處，加固截面擴寬到100cm×100cm為宜。也可以考慮補做新樁代替。
　　2）2號橋樁有兩處損傷，樁體上部的損傷破裂嚴重，形成通裂。1.3m處的CT發現截面內存在微觀裂隙帶。建議分兩段加固，上部加固段0-3m，下部20m到26m。采用鋼筋混凝土將樁截面擴大到90cm×90cm。如果深部加固施工困難，可以考慮補做新樁。
　　3）建議施工后，選用CT技術對2號樁上部加固段進行復查，了解加固區的混凝土強度以及破裂面的灌注程度。
