工程概況：

　　渤海油田鉆井平臺碼頭引橋在2011年與2012年曾多次遭受重船撞擊，部分蓋梁與橋樁受到損傷。為確保鉆井平臺出入道路的通暢與安全，需要對引橋受損部位進行檢測與修復。
　　引橋?yàn)楹喼Э招陌鍢?，下部三個橋樁支撐，橋樁上部有蓋梁連接，其上搭接空心梁板。
　　引橋被撞部位多集中在蓋梁右端，相關的橋樁一起受損。外觀調查已發現58、59、210等三排蓋梁的損傷比較嚴重，尤其是210排出現了大量宏觀開裂。檢測對象是這3排蓋梁和210排的3棵橋樁。
　　蓋梁長9m，寬1.8m，高1.3m，C50混凝土澆筑，跨距12m。橋樁原為預制空心樁，壁厚12.5cm，外徑120cm，C50混凝土。預制樁經強壓貫入地基，貫入后用C50混凝土將空心注實。蓋梁受損情況見圖1。

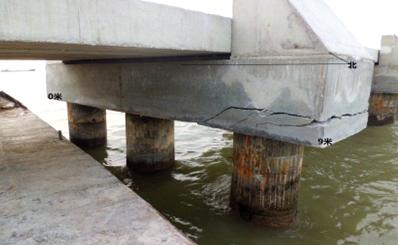

　　圖1 210排蓋梁與橋樁受損情況

檢測布置：
　　PST檢測的布置
　　檢測時水面距樁2m，將檢波器電纜緊貼橋樁垂入水中，電纜底端配有重物，上部固定，使檢波電纜盡量靠近樁身。檢波器電纜32道，道間距25cm，敲擊點在檢波器電纜上方，距第1個檢波器25cm，離樁65cm。數據采集使用32通道，AD轉換24bit，采樣頻率192ksps，信號動態范圍達140dB。觀測布置見圖2。

　　圖2 成橋樁檢測布置

　　蓋梁CT檢測的布置
　　蓋梁CT檢測中將接收檢波電纜布置在蓋梁上表面及兩端，敲擊點布置在蓋梁下表面邊緣及兩端，實現對蓋梁豎直斷面的CT成像。檢波器間距與敲擊點距均為25cm，一點敲擊32點接收。移動檢波器與炮點，使間距加密到12.5cm。為保證射線的密度與正交性，在蓋梁的兩端檢波器與敲擊點位置需要相互重疊。

　　圖3 混凝土蓋梁的CT檢測布置圖

　　橋樁截面CT檢測布置
　　PST檢測中發現210排中間位置的橋樁受到損傷，損傷部位距樁3m，埋入水下深度1m。為進一步了解損傷的程度，在損傷部位進行了截面CT檢測。32個檢波器圍繞樁身外周均勻布置，間距12.5cm；在每兩個檢波器正中間進行敲擊，敲擊點32個，獲得走時數據1024個。 接收點與激發點布置見圖4。

　　圖4 橋樁截面CT檢測布置

檢測結果與損傷評價
　　本次使用PST檢測3根橋樁，使用CT檢測3片蓋梁和1個橋樁橫截面。現分別對檢測結果進行介紹。
　　PST橋樁損傷檢測結果
　　PST檢測第210排的3根樁，按位置命名為左、中、右樁，結果示于圖5。結果表明橋樁在海水中長度4m，水面上2m。三根樁的水面、海底、樁基地層的反射界面清楚，一致。海底以下6m之內清楚地包含三個地層，力學強度差異較大，向下逐漸變得密實。海底之上3根樁的反射界面出現了差異。右端樁身并未見損傷界面，樁體完整；
　　中間的樁身在距樁3m處即水下1m的位置出現明顯的強反射界面，推斷為撞擊造成的損傷；左端的橋樁在水面下和接近海底位置有2處較弱的反射界面，推斷為輕微損傷，沒有中間樁那樣嚴重。

　　圖5 210排樁PST偏移圖像
　　蓋梁CT的檢測結果
　　本次共檢測三片蓋梁，分別為58排、59排，210排。按照外觀受損的嚴重程度排序，

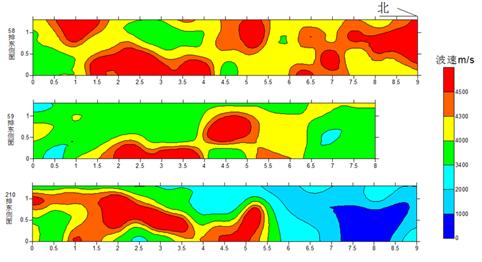

　　圖6 58、59、210排蓋梁CT檢測結果

　　210排被撞擊得最為嚴重，59排船撞次之，兩者均可見宏觀破損，58排外觀無明顯損壞。三片蓋梁的波速CT圖像依次表示在圖7中。其中59排因外觀破損檢測長度短了1m。
　　蓋梁CT圖像反映混凝土波速的分布。圖像中紅、黃色為高波速區，這兩種顏色的區域混凝土密實，完整，強度達到C50標準，未受撞擊影響。綠色區為中等波速區，混凝土標號近于C40，未受撞擊影響；天藍色區域?yàn)榈筒ㄋ賲^(qū)，強度低于C30，為損傷影響邊緣； 藍色與深藍色區波速低于2000m/s，為損傷的區域，混凝土松散，微裂隙發育。其中波速低于1000m/s的區域?yàn)槠茐膮^(qū)，大量宏觀裂縫分布。3幅圖像表明，58排蓋梁圖像以紅黃色為主，達到了C50標號，未受撞擊傷害；59排蓋梁圖像以綠色、黃色為主，波速偏低，以C40標號混凝土為主，沒有明顯的撞擊損傷區，只是蓋梁混凝土標號偏低；210排的CT圖像反映混凝土結構變得極不均勻，撞擊損傷范圍大。梁體左部5.5m范圍內，混凝土強度較高，完整性好，沒有損傷痕跡；梁體右端3.5m范圍內，波速低，混凝土受到損傷，內部微裂隙發育，結構已經松散；特別是右下角1.5m范圍內，波速低于1000m/s，反映了強烈撞擊的損傷影響，為宏觀裂縫發育區。梁體撞擊損傷的影響區約占梁體長度的40%，建議對該蓋梁進行更換。
　　2.2.3 橋樁截面CT檢測結果
　　210排中間位置樁體截面的CT 位置距樁2.5m，截面CT圖像如圖7。從該圖像中可以清楚地看到，樁體邊緣混凝土的波速在4000m/s以上，達到了C50標準。樁體中心區的波速比邊緣低，在2800-3500m/s范圍。樁體北方（撞擊方向）和東南方向存在低速區，波速低于2800m/s，表明樁體的外殼已遭到損傷，發育了微裂隙，強度大大降低，其位置與PST檢測發現的損傷部位一致。

　　圖7 210排中間樁截面CT波速圖像

結論：
　　橋梁損傷的檢測與評價是一個新的課題，傳統的檢測方法難以奏效，需要引入新的方法與技術。應用實踐表明，PST與CT技術作為一種新的選擇，能夠?yàn)闃蛄簱p傷的評價提供可靠的依據，在未來的工程應用中定會發揮更大的作用。
