探測目的
為了解和評估注漿加固效果，2015年2月在北京地鐵15號線望京西站輔路采用RDscan技術對修補地區進行復測。

技術特點
RDscan是一種聲頻地震散射勘探技術。具有分辨率高、抗干擾性強、不破損路面、不中斷交通等優點。使用錘擊震源，探測深度超過30m。適合城市地鐵與道路隱患的探測。通過地層波速分布與地質結構偏移圖像的特征，確定加固區、松散區與脫空區的分布。用于城市道路坍塌、地鐵脫空、地質結構的精細勘查。

工程概況
地鐵15號線在2014年3月剛建成時，地面出現龜裂，過街天橋橋樁和綠化帶可見塌孔。為查明引起坍塌的原因，以便采取治理措施，當時開展了SSP探測。后進行了工程處置，時隔一年，原來的空洞已不見，為了解工程處置的效果，進行了復測。

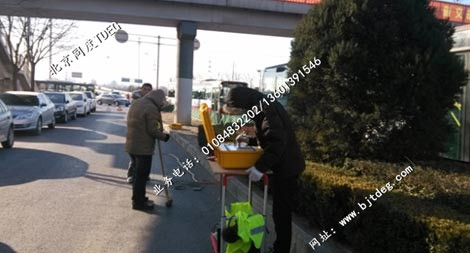

圖1. 現場照片

探測工程布置
測線布置與2014年測線重合，探測現場見圖2.

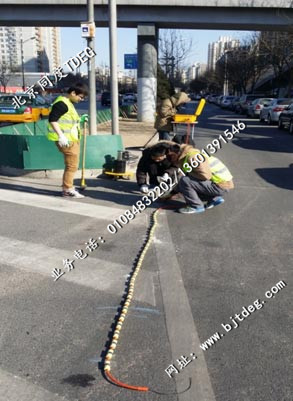

圖2. 測線和剖面位置

探測結果
（1）注漿效果。 在4-20米范圍內，深度3-10米深度內，地層界面波阻抗差異大，結構形態發生變化，說明注漿加固和地鐵施工對地層產生了一定影響。加固效果起到了作用。
（2）地層。 在26-36米范圍內存在兩層低速松動區，第一層位于4-5米深度內，連續分布。第二層位于7-8米深度內，連續分布。 需要進一步加固處理。

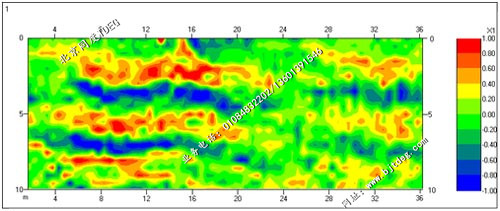

圖3 剖面偏移成像成果圖
