探測目的
某盾構隧洞，普查區域地處北京城區南部平原地區，橫穿永定河沖洪積扇中下部。線路位于古漯水河故道、古漯水河和古無定河故道之間的河間地塊。受古河道沖洪積影響，沿線附近曾分布有水塘、沼澤，經過多年的人工整治和城市建設，以前的溝、塘等已被填埋，地表已被建筑物、道路、綠地等覆蓋，無明顯的地形特征。對盾構隧道的穩定性有潛在的影響。工程下穿水系，其難點是地下水的控制，如果水系與地下水聯通，施工過程易發生涌水、坍塌。該地下線路主要沿市政道路和規劃道路敷設，下穿雨污水、給水、通信、燃氣等地下管線。隧道施工對地面沉降控制要求高，線路埋深大。

探測結果
?測線由南向北布設，小里程方向為南。測線長279m，探測深度35m。圖像顯示18m深度內地層波速740-1600m/s， 18m以下波速升高到2000m/s以上。在0-3m深度內有5處低速異常，規模較大，波速在600-700m/s，推測為河堤綠化回填不密實導致土體疏松。

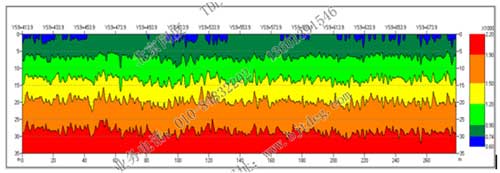

圖1 空洞的識別應用波速圖像

測線內共發現5處疏松區， 命名為L1-3-1，L1-3-2，L1-3-3，L1-3-4，L1-3-5。疏松區主要在表層，厚度在3m左右，豎向規模較小。水平長度較長。疏松區分布位置見下表。

L1-3測線疏松區列表
