工程概況
廈門某地鐵施工時采用盾構機挖掘。前期地勘發現場地內孤石發育具有較大離散性，受鉆探平面布置密度及孔徑局限，無法完全揭示區間發育孤石數量及規模，建議對于已探明孤石集中分布段落，進行地質結構精細探測查明孤石的發育規模、形狀等，進行處置。本次采用RDscan（地震散射系統）沿地鐵軸線進行探測。



探測依據
RDscan利用人工震源在地表激發地震波，通過接收地下非均勻介質內的反射與散射波，形成地質界面偏移成像和巖土介質波速分布圖像。孤石在波速圖像中表現為高速異常，特征明顯。通過尋找波速圖像中的高波速異常，可發現孤石的位置和大小。
該技術具有分辨率高、抗干擾性強、不破損路面、不中斷交通等優點，探測深度超過30m，適合城市地鐵探測需要。

探測工程布置
本次孤石探測雙向各布置2條側線。震源采用32磅大錘，檢波器采用間距為50cm的32道檢波器串，采取中間激發的方式進行逐點探測。

圖1. 現場探測照片

探測結果
?地層速度圖像是巖土介質地震縱波速度的分布成像，反應巖土介質彈性模量高低的分布。波速高便是介質的模量高。孤石的判別主要依據高波速異常。

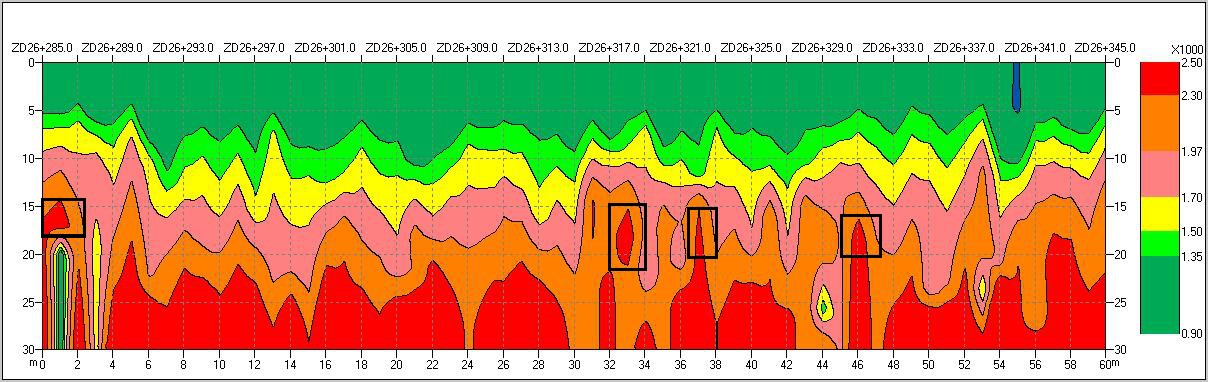

圖2 孤石識別應用波速圖像



波速由淺到深波速?gòu)?00m/s增加到2500m/s。速度變化大致也分為四層。第1層0-6m，波速為900-1350m/s；推斷為填土。第2層6-13m，波速為1350-1700m/s；推斷為殘積黏性土。第3層13-21m，波速為1700-1970m/s。推斷為全風化層。第4層21m以下，波速為1970m/s以上。反應地層模量逐漸變高。 圖中有四處孤石，第一處位于里程0-1.8m（ZD26+285- ZD26+286.8），15-17m深處；第二處位于里程32.5-33.5m（ZD26+318.5- ZD26+319.5），15-20m深處；第三處位于里程37m（ZD26+322），16-20m深處；第四處位于里程45.3-46.8m（ZD26+330.3- ZD26+331.8），17-20m深處。
