2011年5月貴州某隧道選址沿線發現地面塌陷。用SSP散射地震剖面法進行地質災害勘察。

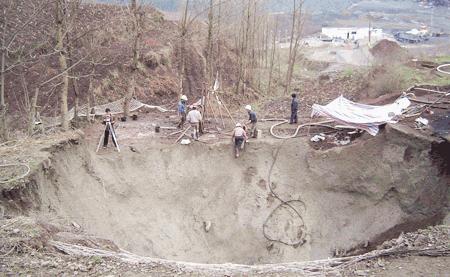

圖1. 塌陷

圖2. 使用SSP地震散射剖面法在該山區進行勘察

在地表觀測時使用錘擊震源，勘探深度達到120m，分辨率與定位精度可達米級，基本滿足工程需要。

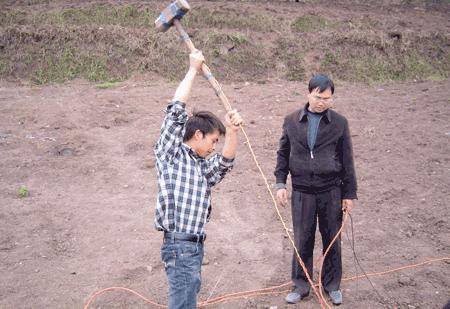

圖3. 錘擊震源

結果：
現場完成兩條縱剖面和三條橫剖面，預報結果詳細描述為：
（1）兩條縱剖面的勘測結果
左側隧道P1-P2剖面圖中顯示存在三個低速層，產狀順坡傾斜，推測為煤層及采空區，該采空區與隧道相交的煤層位置在ZK108+728～ZK108+748里程，采空區在ZK108+748～ZK108+798，ZK108+798～ZK108+818里程。這一結論得到隧道開挖的證實，當隧道開挖到ZK108+758～ZK108+788段拱揭露煤渣、廢棄枕木等，為采空塌陷區；開挖至ZK108+797～ZK108+800段掌子面范圍內穿越采空區。
右側隧道P5剖面圖中顯示里程YK108+818～YK108+858段隧道位置上方存在采空區、松動層，其中YZK108+818～YK108+838段隧道穿越煤層。隧道開挖中揭露YK108+818～YK108+858范圍內發育中厚煤層，大角度超前鉆探驗證隧道上方存在采空區；YK108+814～YK108+818段開挖中發生冒，涌水量大。上述探測結果得到了開挖證實。

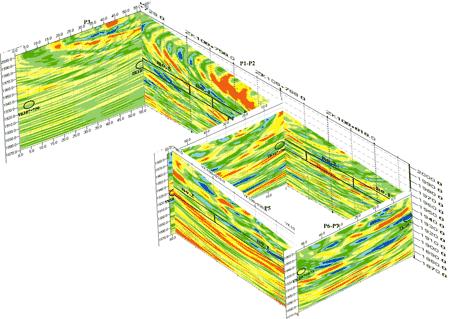

圖4 處理結果
（2）三條橫剖面勘探結果
P3為左側橫剖面，在山體最上方，偏移圖像內未發現煤層與采空區。實際開挖施工中未受采空區影響，正常通過。
P4測線顯示在YK108+798處隧道右斜上方，距隧道板約5米。實際開挖施工中YK108+814～YK108+818受到采空區影響，形成冒，涌水量大。探測結果基本準確。
P5測線顯示在YK108+818～YK108+858段，隧道板上方存在既有采空區，其中YZK108+818～YK108+838段隧道穿越煤層軟弱區。實際開挖施工中YK108+818～YK108+858段，掌子面范圍內發育中厚層煤，大角度超前鉆探驗證拱上方存在采空區，預報基本準確。
P6-P7測線顯示在ZK108+832處穿越采空區等軟弱區域。實際開挖施工中ZK108+827～ZK108+832段，拱處見煤渣，結構局部失穩險形成冒，該段預報基本準確。
