工程概況
某大橋長605.86m，橋址地表為沖積的沙與卵石層，下伏為白云質灰?guī)r及其風化層。12號橋基有巖溶發育，最大溶洞高達20m，埋深70m。為有效地對巖溶進行工程處理，需要詳細地了解橋基30m×30m、深度100m范圍內巖溶的空間形態，以及周圍的巖溶與構造背景。

勘探結果
通過1m×1m的網格勘探，獲得了橋基附近30m×30m×100m的三維波速結構。數據精度水平向點距1m，垂向點距0.5m。完成了1m間距的水平向，2m間距的垂直切片。清晰地展現了地層、巖溶與構造的空間形態和三維分布，得到了鉆孔資料的驗證。 勘探結果查明，橋基存在兩層巖溶。第一層發育在灰?guī)r的強風化層內，埋深在22m-35m，均為填充式巖溶。第二層發育在中風化巖中，埋深在50-70m，以未填充式溶洞為主，飽水。第二層巖溶是工程關心的主要對象。限于篇幅，這里僅展示其中3個垂直剖面與4個水平切片。圖片中紅色為高波速，藍色為低波速。中風化灰?guī)r的波速超過2600ms/s，水的波速為1450ms/s。將高波速背景中波速低于1600ms/s異常區解釋為巖溶，其中大約包含20%灰?guī)r骨架。 剖面1、2、3為順橋向垂直剖面，剖面間距4m，有鉆孔。圖中鉆孔位置上的白色線段為揭露的巖溶位置。

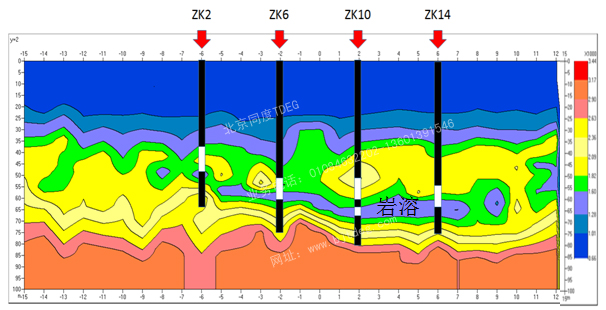

剖面1波速分布與巖溶形態

剖面1中，第二層巖溶埋深在55-65m，水平長度約15m。波速異常的位置與鉆孔揭露的巖溶位置非常一致。

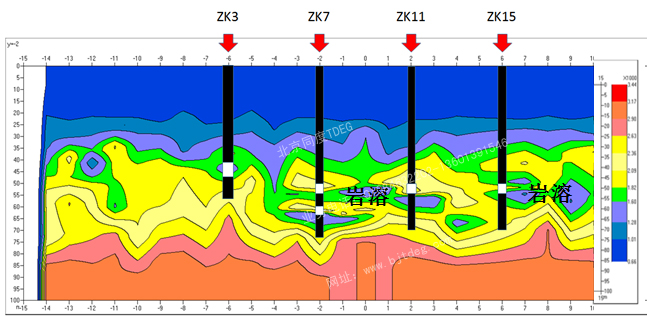

剖面2波速分布與巖溶形態
剖面2中第二層巖溶埋深在55-65m，斷續分布，形態復雜，局部與風化層巖溶溝通，垂直巖溶裂隙帶發育。與鉆孔揭露的位置基本一致。

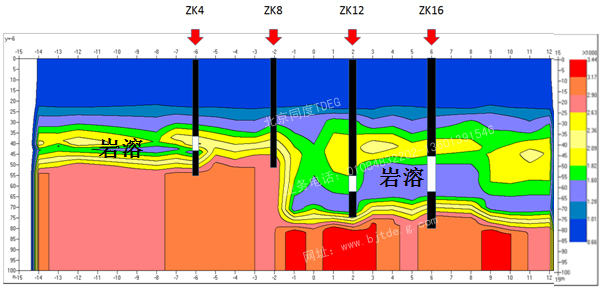

剖面3 波速分布與巖溶形態
? 剖面3中第二層巖溶分兩支。右支碩大，埋深52-72m，長13m。左支規模較小，埋深淺，40-50m，長度約7m。

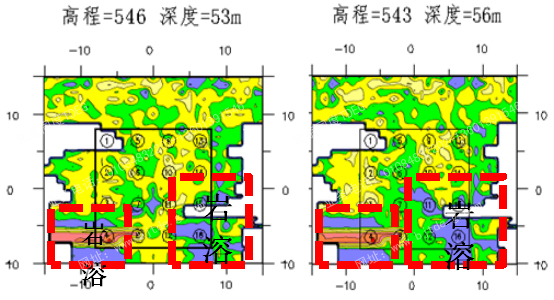

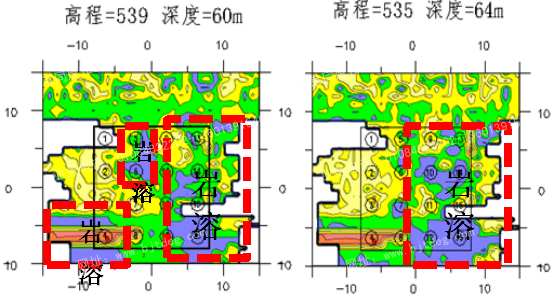

下圖為深度53m、56m、60m與64m的四個水平切片圖。邊緣的白色區是由于場地條件的限制未能采到數據。圖中藍色區為波速低于1600ms/s的巖溶分布范圍。從水平切片中可以看出，第二層巖溶分左右兩支，左支小，占位面積約90平米，右支大，面積約180平米；左支淺右支深的特點。

4個深度波速的水平切片

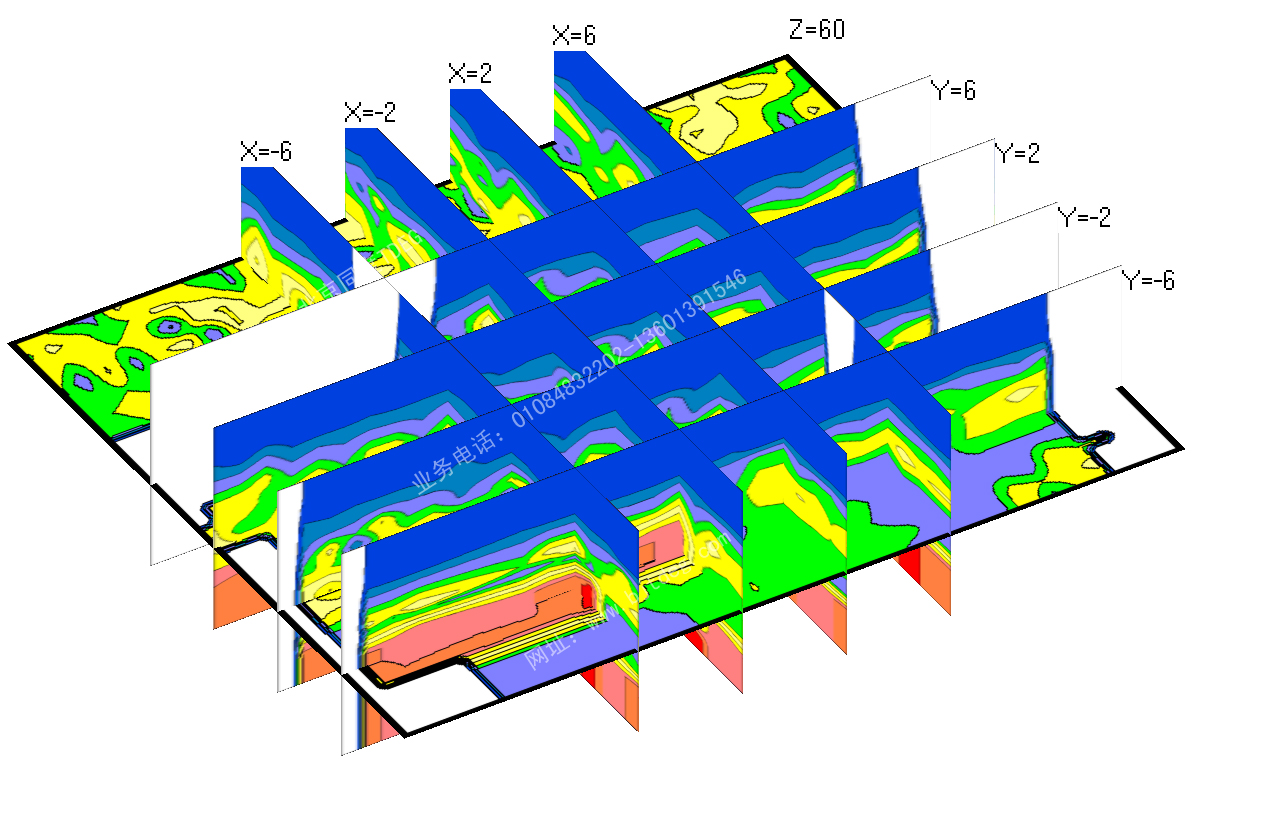

下圖為垂直切片與水平切片組成的篩狀圖（視頻），可全方位地地展現巖溶發育的空間形態。

巖溶形態的三維篩狀顯示（視頻）
