工程概況　　

　　NJ-TBM隧道工程地處喜馬拉雅造山帶,地質條件復雜,構造發育。該工程隧道長，埋深大，巖體破碎，地下水壓力大，TBM施工受到構造破碎帶與含水帶的雙重威脅,面臨極大風險。構造破碎帶的巖體變形與坍塌，易造成施工卡鉆等事故，而隧道突水則會直接威脅到施工人員與設備的安全，造成災難性事故。

　　針對TBM的實際工況，采用對圍巖含水性極其敏感的CFC技術，對掌子面前方100m范圍內的圍巖含水構造進行探測，對含水構造的部位、含水量大小做出可靠預測，以便施工中采取有效地防范措施，確保NJ-TBM工程項目施工安全。

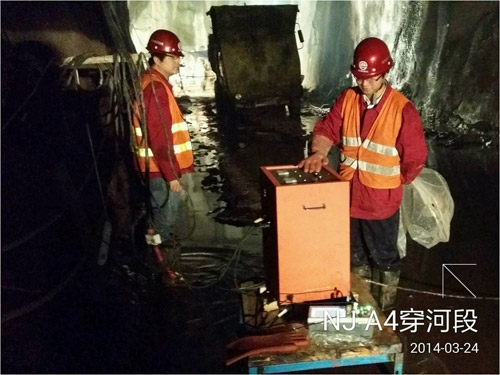

　　圖1 現場數據采集照片1

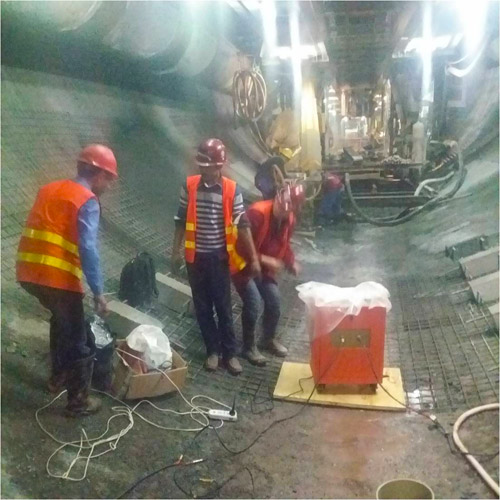

　　圖2 現場數據采集照片2

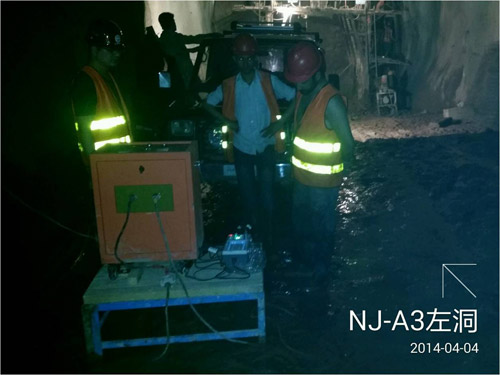

　　圖3 現場數據采集照片3

探測結果

　　圖4為一個電極記錄的相干頻譜，選用200kHz-3MHz的頻段，其中220KHz和7-10KHz頻段存在兩段清楚的相干頻率。前者頻率低、幅值高，對應的距離遠，含水量大；后者頻率高，幅值低，對應的含水體位置較近，含水量稍少。

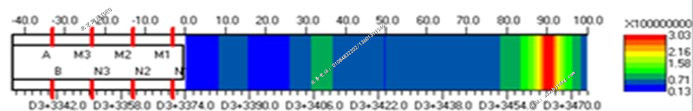

　　圖4 復頻電導探水偏移圖像

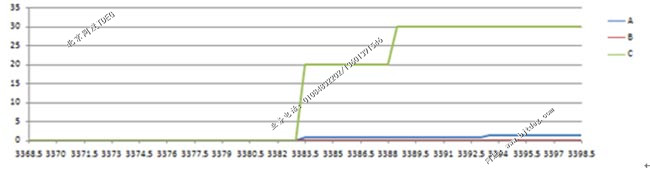

　　圖5 隧道掘進中涌水量變化

復頻電導超前探水技術使用200KHz～3MHz頻率范圍的電磁波，利用電磁波反射與相干原理，依據相干頻率的1/4波長確定巖含水體的位置，相干能量的大小預報含水量的大小。使用電偶極子發射與陣列式接收，減小了隧道內金屬機具的電磁干擾，有效地提高探測的方向性。預報距離可達到或超過100m，適合隧道長距離超前探水，特別是TBM施工隧道。 在巴基斯坦N-J水電站引水隧洞工程中的應用取得了良好效果，證明了該方法的可行性與有效性。 目前對于含水量預報還只是定性的，如要達到定量化還需要進一步的研究。
