工程概況：
2013年8月，隨著井巷工程的不斷揭露，原三維地震解釋的構造與實際井巷揭露的構造差別較大，某采區七礦層皮帶巷迎頭及兩側構造發育，走向多變，為實現對前方地質構造及礦層賦存狀態的認識，提前采取防范措施，決定對皮帶巷迎頭及兩側進行地震探測。
本項目采用方法為：1. TST地質災害超前預報系統，2. SSP地震散射剖面系統，其特點是定位準確、分辨率高、可靠性好、圖像直觀，對構造特別敏感，便于工程應用。兩種系統共用TST主機。標準配置為非防爆24道高精度主機。預報距離150m。預報結果提供地質構造偏移圖像和煤巖波速圖像，便于綜合分析。（系統照片如下圖）

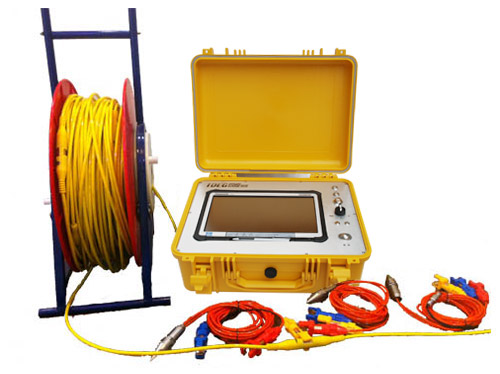

圖1 TST儀器
探測結果：
1.迎頭探測結果：
地質偏移圖像中0-10m范圍有藍紅線條組合，推斷為小斷裂；在55~85m范圍內，紅藍條紋發育，但連續性差，波速略低為3500m/s，推測為巖性界面；125~135m范圍內，反射信號強烈，界面連續，波速略有降低，為3500m/s，推測為煤巖破碎帶；其他位置巖層完整，無明顯不良構造。建議對構造破碎部位采取防塌、防水措施。

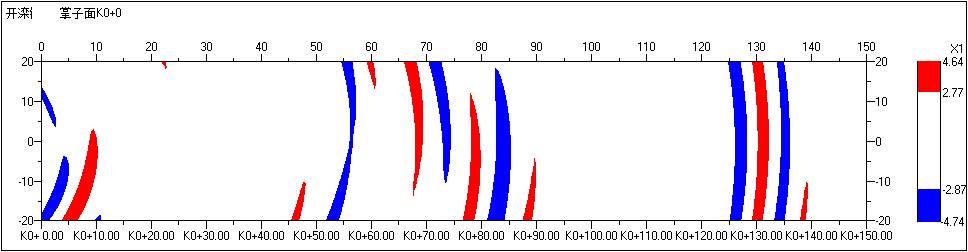

圖2 地質構造偏移圖像

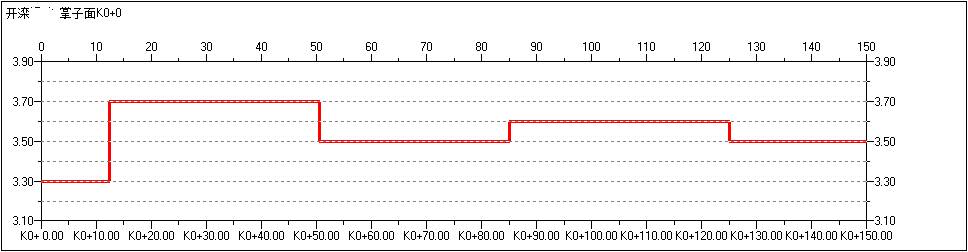

圖3 速度分布圖像

2.兩側探測結果：
左側剖面圖像內共發現7條斷裂和巖性界面, 編號 F1-F7，其中F1-F2規模較大，推斷為斷裂。這2條斷裂將探測區分成4塊具有不同地層特點的區域，它們對煤礦采區的地質結構有控制作用。F3-F7規模較小，推斷為次級小斷層或巖性界面。F6、F7斷裂雖然長度不大，但是差異很大，值得重視。
右側剖面內發現6條界面和斷裂，標號 F14-F19，其中F14-F16推斷為斷裂，它們將探測區分成4塊，但這4塊的差異沒有左側剖面的差異大。F17-F19推斷為次級斷裂或巖性界面。

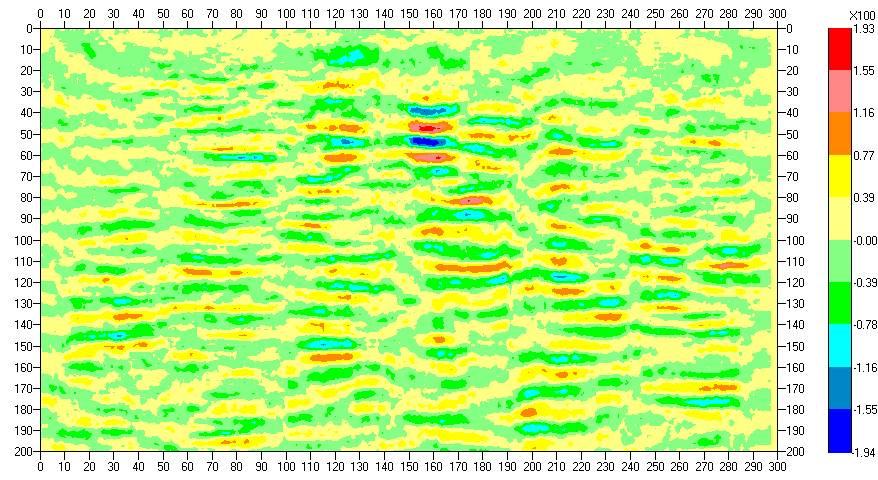

圖4 左側300m偏移剖面（水平濾波前）

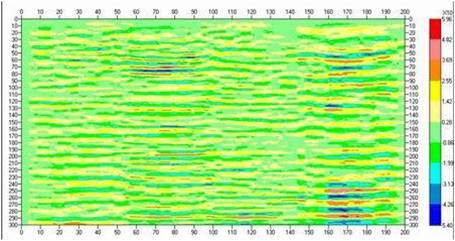

圖5 右側200m偏移圖像（水平濾波前）
