工程概況：
2010年玲瓏金礦九曲、靈山等礦區應用TST查找空區，包括采空區以及民采巷道。探明隧道掌子面前方空區、巷道、斷層及影響帶、節理裂隙發育帶等情況，判定等不良地質的位置、形式、規模。摸索出了在小孔徑隧洞中使用TST的方法。成功的發現了多個老洞，避免了透水事故。

圖1 玲瓏金礦

探測結果：
1.九曲礦區：
本次觀測共得到有效觀測記錄6炮72道，處理后得到九曲礦區-70中段5#支3西沿掌子面前方100m內的地質體偏移圖像、圍巖波速曲線圖如下：

圖2 地質構造偏移成像

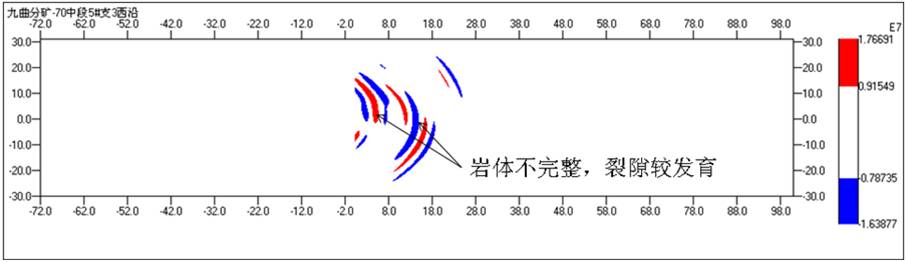

TST地質構造偏移成像圖解釋：橫坐標為隧道里程，縱坐標為隧道橫向距離。藍色條紋表示巖體由硬變軟的界面，紅色表示由軟變硬的界面，先藍后紅的組合表明存在斷裂構造帶。

圖3 速度曲線

利用上述成果圖并結合地質資料分析得出以下預報結果：九曲礦區-70中段5#支3西沿掌子面前方地質情況分為兩段：
第1段：掌子面前方20m
圍巖波速高，約為4000m/s，穩定性較好，完整性較差，裂隙較發育。該段中不存在空區和巷道。
第2段：掌子面前方20~100m
圍巖波速較高，約為4700m/s，穩定性和完整性很好，裂隙較少發育，不存在空區和巷道、斷裂帶。

2.靈山礦區：
本次觀測共得到有效觀測記錄6炮72道，處理后得到靈山礦區-50中段西沿-24線南川掌子面前方100m內的地質體偏移圖像、圍巖波速曲線圖如下：

圖4 地質構造偏移成像

TST地質構造偏移成像圖解釋：橫坐標為隧道里程，縱坐標為隧道橫向距離。藍色條紋表示巖體由硬變軟的界面，紅色表示由軟變硬的界面，先藍后紅的組合表明存在斷裂構造帶。

圖5 速度曲線

利用上述成果圖并結合地質資料分析得出以下預報結果：大開頭-270中段西大巷南川掌子面前方地質情況分為兩段：
第1段：掌子面前方63m
圍巖波速高，約為4400m/s，穩定性較好，完整性稍差。其中在掌子面前方約28m和50m等2處巖體不完整，存在破碎帶或夾層可能性較大。在掌子面前方33m處存在巷道可能性較大。
第2段：掌子面前方63~100m
圍巖波速較高，約為5100m/s，穩定性和完整性很好，裂隙較少發育，不存在空區和巷道、斷裂帶。
