測線布置：
北京地鐵某標合同段區間地下疏松區探測沿地鐵軸。在小區附近加密兩條測線。
探測設備使用北京同度工程物探技術有限公司生產的RDscan空洞探測系統，32通道，24位A/D，最高采樣率156Khz/ch。接收使用檢波電纜，內置32路檢波器，為變間距設計。接收段長度23.5m，前16道檢波器間距0.5m，后16道間距1m。頻帶20Hz-16kHz。采用敲擊震源，激發點距1.0m，偏移距1m。探測工作區位置見圖1。

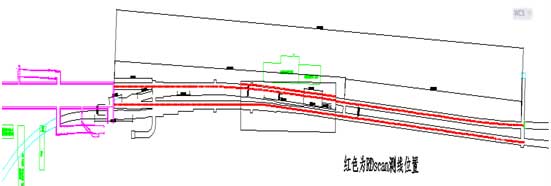

圖1 探測位置圖
探測結果：
以L1-2測線里程BK 13+020.8--BK 12+699.8為例，測線長304m，位于測區的南端。測線淺部15m深度內地層波速700-800m/s，土體密實性稍差。15-20m波速增高到800-900m/s，20m以下波速增高到1000-1200m/s。土層密實、均勻。

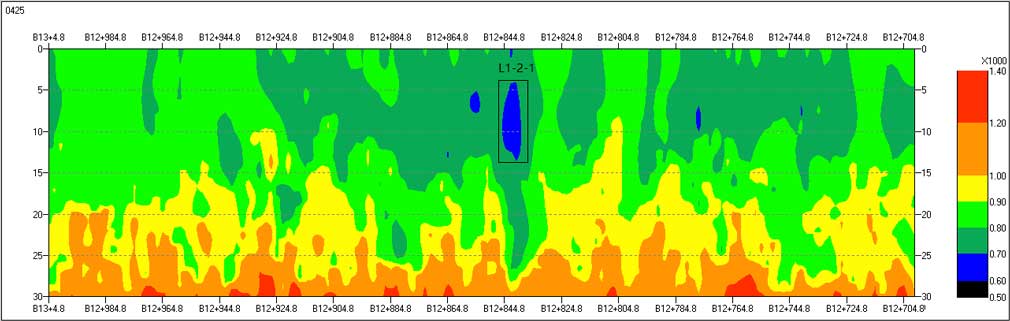

圖2 某測線速度剖面圖
測線內發現一處藍色低速疏松區，波速在600-700m/s，推斷為疏松區，命名為L1-2-1。寬度在4-5m，埋深在5-12m范圍。未發現空洞與脫空區。
