工程概況：
某大型國有煤礦皮帶巷兩側斷裂結構發育，走向多變，開采發現與原有三維地震結果不相符?，F(xiàn)采用SSP地震散射剖面技術對煤礦巷道兩邦進行探查，查明巷道兩側200m深內隱伏落差大于4m的斷層的延展長度和方向，對巷道周圍地質構造做進一步的了解，以便提前采取防范措施。

探測方法:
在巷道兩側布置兩條探測剖面，左側剖面長300m，右側200m；檢波器間距4m,左側炮間距4m，右側炮間距8m。觀測布置圖如下，

圖1 SSP在井下巷道內觀測布置圖

探測結果 ：
下圖為巷道左、右兩側未經過水平濾波的偏移圖像，除了反映巷道側面的構造之外，還包含著煤層底板地層與地質結構的影響。圖像中條紋反映了構造與地質界面的分布，條紋的走向、韻律反映著構造與地層的走向、產狀與巖性差異，條紋發生錯斷的部位是斷層或巖性變化的界面；條紋走向和韻律有明顯差異的區域之間存在巖性界面和斷層。

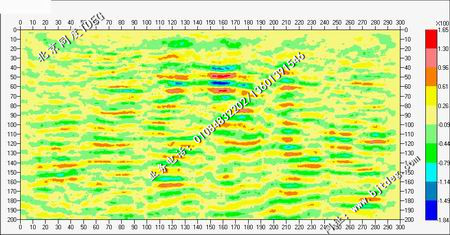

圖2 巷道左側300m偏移剖面（水平濾波前）

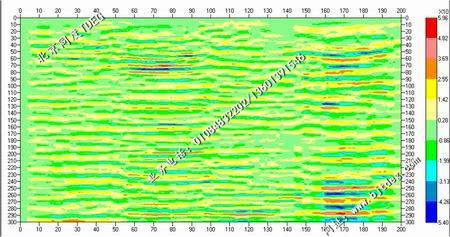

圖3 巷道左側200m偏移剖面（水平濾波前）
經過水平濾波濾除了底板地層的影響，突出了巷道兩側水平方向的地質結構，確定了預報的準確性。濾波后的偏移圖像投影到CAD圖上。

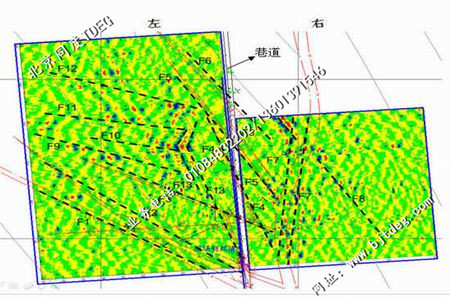

圖4 偏移圖像分析結果
分析偏移圖像，共發現斷裂和巖性界面13條，編號為F1-F13；北北東走向斷裂為新華夏系構造，北西向斷裂是喜山期活動斷裂。后者活動期更新，對煤礦安全影響更大。這兩組斷裂對煤田地質起控制作用。為煤礦安全開挖提供科學依據。
